پاور باکس جی آر پی JBS-100 ریکم nVent RAYCHEM JBS-100 kit ، کیت اتصال برق صنعتی

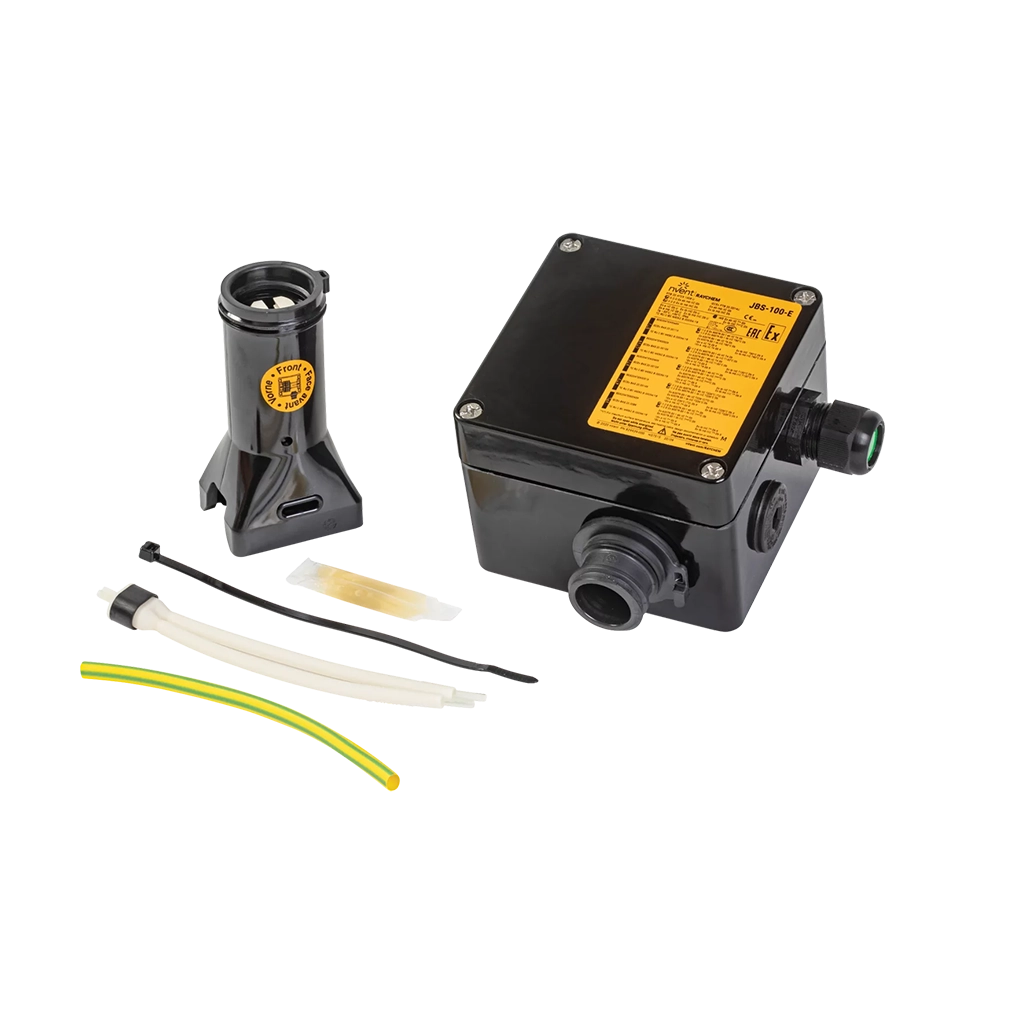

برای استفاده در صنایع نفت، گاز، پتروشیمی و سایر محیطهای مستعد انفجار nVent RAYCHEM JBS-100 kit محصولی است شامل یک جعبه اتصال ضد انفجار به همراه پایه اتصال برای نصب روی لوله و متعلقات که قابلیت نصب روی دیوار را هم دارد.
JBS-100 ترکیبی از دو عملکرد را در یک کیت دارد یعنی هم جریان برق را به کابل حرارتی میرساند، هم مانند یک گذرگاه محکم از داخل عایق لوله خارج میشود.
این مدل دارای دو ورودی رزوهای M25 ، یک گلند پلاستیکی مخصوص کابل برق و یک پلاگ مسدودکننده است و این محصول بدون نیاز به شعله یا هیتر و در نتیجه بدون نیاز به مجوز Hot Work نصب میشود . همچنین ترمینالهای فنری موجب نصب سریعتر، دقیقتر و مطمئنتر میشوند.
جدول مشخصات فنی
ویژگی |
مشخصات |
|---|---|
| نام محصول | جعبه اتصال ضد انفجار EnVent RAYCHEM JBS-100-E |
| برند | EnVent RAYCHEM |
| نوع محصول | کیت اتصال برق صنعتی / جعبه اتصال ضد انفجار |
| کاربرد اصلی | تغذیه و انشعاب کابلهای حرارتی سری BTV، QTVR، XTVR، HTV و VPL |
| حوزه کاربرد | صنایع نفت، گاز، پتروشیمی و محیطهای Hazardous Area |
| استاندارد طراحی | IEC |
| نواحی قابل نصب | Zone 1 و Zone 2 (گاز) / Zone 21 و Zone 22 (گرد و غبار) |
| جنس بدنه | پلیمر مهندسی مقاوم تقویتشده با الیاف شیشه، مقاوم در برابر تخلیه الکترواستاتیکی |
| رنگ بدنه | مشکی |
| درجه حفاظت | IP66 |
| نوع ترمینال | فنری |
| تعداد ترمینالها | ۱ فاز، ۱ نول، ۱ ارت |
| تعداد ورودی کابل | ۲ عدد |
| نوع ورودیها | رزوهای M25 |
| اقلام همراه ورودیها | گلند مخصوص کابل برق + پلاگ مسدودکننده |
| ابعاد تقریبی | 122 × 120 × 91 میلیمتر |
| محدوده دمای محیط | –55°C تا +56°C |
| ولتاژ عملیاتی | حداکثر 480 Vac |
| محدودیت ولتاژ در مدل LED | حداکثر 277 Vac |
| جریان مجاز | تا 53 A |
| محدودیت جریان در دمای بالای لوله | 20 A برای دمای لوله بالاتر از 150°C |
| روش نصب | بدون نیاز به شعله، هیتر یا عملیات Hot Work |
| ویژگیهای ویژه | قابلیت سفارش با LED نشانگر تغذیه یا Drain Plug |
| نسخههای قابل سفارش | JBS-100-E / JBS-100-L-E / JBS-100-D-E |
نکات مهم قبل از خرید جعبه اتصال ضد انفجار JBS-100-E
- انتخاب مدل صحیح: بسته به نیاز پروژه میتوانید JBS-100-E (نسخه پایه)، JBS-100-L-E (با چراغ LED) یا JBS-100-D-E (با درینپلاگ) را انتخاب کنید.
- قیمت: این محصول به دلیل طراحی ویژه ضد انفجار و گواهینامههای بینالمللی، قیمت بالاتری نسبت به جعبههای معمولی دارد، اما در مقایسه با برندهای مشابه مانند BARTEC رقابتیتر است.
- نوع کابل: قبل از خرید مطمئن شوید کابل حرارتی شما BTV, QTVR, XTVR, HTV, VPL با این مدل سازگار باشد.
- شرایط محیطی: برای دماهای بالای 40°C یا ولتاژ بیش از 277 Vac باید الزامات ویژه نصب رعایت شود.
- قطعات جانبی: در صورت نیاز به نصب روی لولههای کوچکتر یا عایقهای ضخیم، لوازم جانبی مانند JBS-100-STANDOFF یا JBS-SPA باید جداگانه تهیه شوند.
چرا از پارس کنترل سپاهان خرید کنیم؟
شرکت پارس کنترل سپاهان به عنوان یکی از مراجع تخصصی تأمین تجهیزات ضد انفجار، ابزار دقیق و برق صنعتی، مزایای زیر را برای مشتریان خود فراهم میکند:
- موجودی انبار کامل و تحویل سریع
- مشاوره فنی تخصصی و رایگان
- تأمین تجهیزات اصل و معتبر
- پشتیبانی فنی تخصصی در انتخاب دقیق محصول
سوالات متداول (FAQ)
آیا JBS-100-E برای مناطق مستعد انفجار مناسب است؟
بله، این محصول دارای گواهینامه ATEX/IECEx بوده و برای Zone 1, 2 (گاز) و Zone 21, 22 (گرد و غبار) تأیید شده است.
آیا نصب آن نیاز به هیتگان یا ابزار خاص دارد؟
خیر، به لطف طراحی ویژه Core Sealing Boot، نصب بدون نیاز به حرارت انجام میشود.
حداکثر جریان قابل پشتیبانی چقدر است؟
تا 53 آمپر در شرایط معمول، و حداکثر 20 آمپر در دماهای بالای 150°C.
تفاوت JBS-100-E با JBS-100-EP چیست؟
مدل EP دارای ورودی دوگانه همراه با پلیت ارت و ترمینال خارجی بوده و برای کابلهای آرموردار طراحی شده است.
آیا چراغ LED نشانگر برق روی این مدل وجود دارد؟
نسخه پایه JBS-100-E فاقد LED است، اما مدل JBS-100-L-E دارای چراغ نشانگر میباشد.
