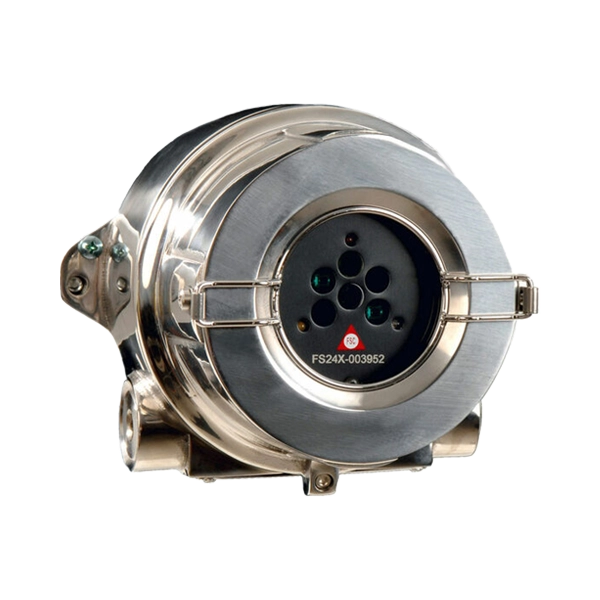

دتکتور شعله Honeywell FS24X (Triple IR)

FS24X یک آشکارساز شعله چندطیفی مادون قرمز Triple IR از خانواده FSX است که با استفاده از فناوری‌های اختصاصی WideBand IR (پهنای باند عریض مادون قرمز) شعله انواع سوخت‌های هیدروکربنی و غیرهیدروکربنی را در شرایط محیطی مختلف با سرعت بالا تشخیص می‌دهد. الگوریتم‌های پردازش سیگنال دیجیتال و دو میکروکنترلر، هم‌زمان سرعت تشخیص، ثبت رخداد و مصونیت بالا از آلارم کاذب را فراهم می‌کنند. این دستگاه برای محیط‌های خطرناک (Hazardous) طراحی و برای کاربردهایی مثل نفت‌وگاز، پتروشیمی، توربین گازی، مخازن و بارگیری سوخت مناسب است. در حالت حساسیت خیلی بالا (Very High Sensitivity)  برد تشخیص FS24X برای شعله مرجع  n-Heptane(  هپتان) به بیش از 200 فوت (≈61 متر) می‌رسد و به‌دلیل زاویه دید حجمی بزرگ، در بسیاری سناریوها به تعداد دتکتور کمتری نسبت به رقبا نیاز دارید.

ویژگی‌ها و مشخصات فنی

نکات کلیدی

• حسگرها: سه باند IR + کانال Visible برای رد آلارم کاذب.
• خروجی‌ها: 4–20 mA (Sink/Source)، RS-485 (Modbus/FireBus II)، رله آلارم/کمکی/فالت، به‌همراه سوئیچ‌های DIP و Rotary برای پیکربندی.
• زاویه دید (FoV): مدل‌های 110° (FS24X-2) و 90° (FS24X-9)؛ بیشترین حساسیت روی محور مرکزی.
• کلاس‌های حفاظتی خطرناک (Hazardous):Class I, Div 1 & 2, Groups A–D | ATEX/IECEx: Ex db IIC (T4–T6)، Ex tb IIIC (T4–T6) .
• خود آزمایی، نشانگرهای LED سه‌گانه (قرمز/زرد/سبز)، و ثبت رخداد .

جدول مشخصات اصلی

ایمنی در برابر آلارم کاذب

در برابر منابعی مثل آفتاب مستقیم/مدوله‌شده، جوشکاری قوسی، هیترهای مقاومتی و انواع لامپ‌ها، حداقل فواصل عدم آلارم و حساسیت معادل نسبت به آتش مرجع مشخص شده است (مثلاً گرم شونده مقاومتی: فاصله منبع 3 فوت و تشخیص آتش مرجع تا 200 فوت تقریبا 60متر)

نکات مهم قبل از خرید و مرور قیمت

چه انتخاب‌هایی روی قیمت و کارایی اثر دارند؟

1. زاویه دید: اگر محیط داغ /پس‌زمینه مادون قرمز(IR)  بالاست، مدل 90° (FS24X-9) مناسب‌تر است؛ ضمن اینکه فریمور “-5” برای پس‌زمینه IR بالا پیشنهاد می‌شود.

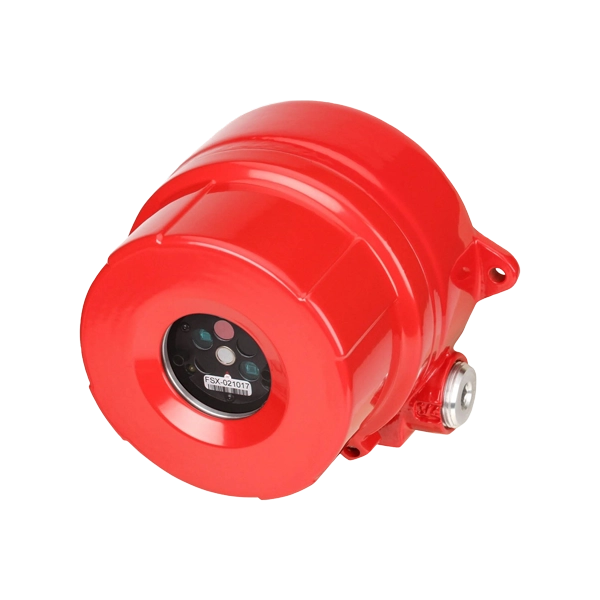

2. متریال:  بدنه استیل ضدزنگ 316SS  برای محیط‌های خورنده/دریایی، آلومینیوم برای وزن/قیمت کمتر.
3. گواهی‌ها و T-Class:مطابق Ex db IIC / Ex tb IIIC (T4–T6) و دمای محیطی سایت انتخاب کنید.
4. اینترفیس سیستم: نیاز به Modbus/4–20 mA، حالت Sink/Source، و رله Verify را پیشاپیش مشخص کنید.

مرور قیمت جهانی (تقریبی):

• قیمت اعلامی برخی فروشندگان در بازار جهانی برای این سری دتکتور حدود $4,870 (بسته به پیکربندی).

سوالات متداول (FAQ)

 آیا FS24X فقط شعله‌های هیدروکربنی را می‌بیند؟
خیر؛ طراحی دستگاه برای تشخیص هیدروکربنی و غیرهیدروکربنی است و کانال Visible به کاهش آلارم کاذب کمک می‌کند.

در محیط‌های با شعله آتش فعال چه کنم؟
حساسیت را کاهش دهید، زاویه دید  را محدود کنید .هدف  را طوری تنظیم کنید که مشعل در دید نباشد .

 حداقل فاصله از منابع مزاحم مثل جوشکاری؟
برای جوشکاری قوسی حدودا1.14 m حداقل فاصله بدون آلارم ثبت شده و حساسیت معادل نسبت به آتش مرجع مشخص است.

 تست دوره‌ای چگونه است؟
پس از ۳۰ ثانیه پایدارسازی، با چراغ تست (شبیه ساز شعله) در فاصله 1 تا 7 متر آزمایش کنید؛ خروجی‌ها را هنگام تست به پنل آتش قطع کنید تا آلارم ناخواسته ایجاد نشود.

 دمای محیط من ‎-50 °C است—کدام مدل؟
مدل FS24X-9 (90° FoV) تا ‎-60 °C کار می‌کند.

 آیا FS24X برای Class I, Div 1 مناسب است؟
بله؛ Class I, Div 1 & 2, Groups A–D و Ex db IIC/ Ex tb IIIC را دارد .
