فلاشر ضدانفجار MEDC LD15 (LED) با حفاظت Ex d، بدنه GRP ضدخوردگی و لنز بوروسیلیکات، برای Zone 1,2 و Zone 21,22 طراحی شده است. عمر LED تا 54,000 ساعت، IP66/IP67 و حالتهای نوری قابلانتخاب (ثابت، 60/80/120 و دابل)؛ ایدهآل برای محیطهای صنعتی، دریایی و نفتوگاز. قیمت روز و موجودی LD15 را از پارس کنترل سپاهان بپرسید.
مزایا بدنه GRP و یراق استنلس 316: مقاوم در محیطهای،خورنده،ساحلی
-
LED بادوام: هزینه نگهداری پایین و مصرف انرژی کم
-
حالتهای نوری متنوع + انتخاب محلی،ریموت: انعطاف در یکپارچهسازی
-
گستره دمایی تأییدشده تا −55…+85°C (مدلمحور): عملکرد پایدار
-
IP66/IP67: آببند و گردوغباربند برای فضای باز/سخت
-
تاییدیههای ATEX/IECEx/UL و SIL2: ایمنی و اعتماد صنعتی
کد محصول:
توضیحات محصول

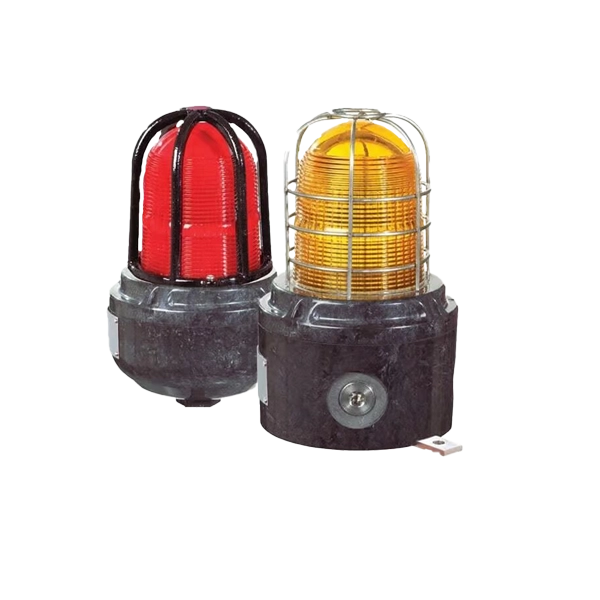

فلاشر ضدانفجار MEDC LD15 (LED)
فلاشر ضدانفجار MEDC LD15 (LED)فلاشر LD15 از سری Eaton Crouse-Hinds MEDC یک LED Beacon با حفاظت Ex d (Flameproof) است که برای هشدارهای بصری در محیطهای مستعد انفجار گاز و گردوغبار طراحی شده است (Zone 1, 2 و Zone 21, 22). بدنهٔ آن بهطور کامل از پلیاستر تقویتشده با الیاف شیشه (GRP) ساخته شده و به همراه پیچها و براکت استنلساستیل 316، مقاومت عالی در برابر خوردگی و شرایط ساحلی/فراساحلی ارائه میکند. لنز بوروسیلیکات شفافیت و دوام بالا دارد و آرایهٔ LED با عمر تا 54,000 ساعت ضمن کاهش هزینه نگهداری، بهرهوری انرژی را حفظ میکند. حالتهای نوری قابلانتخاب (ثابت، 60/80/120 فلاش در دقیقه و دابل فلاش) و امکان انتخاب محلی یا ریموتِ حالت، انعطاف یکپارچهسازی در سیستمهای اعلان و ایمنی را بالا میبرد. LD15 با IP66/IP67، بازهٔ دمایی تأییدشده تا −55…+85°C (بسته به کلاس دمایی)، و تاییدیههای ATEX، IECEx، UL (HazLoc & Ordinary)، INMETRO، CCC Ex عرضه میشود و SIL 2 مطابق IEC 61508 دارد.
ویژگیهای فلاشر ضدانفجار MEDC LD15 (LED)، مزایا و مقایسه
نکات برجسته
-
حفاظت انفجاری: Ex db IIC T4/T5/T6 Gb و Ex tb IIIC T135/T100/T85°C Db؛ مناسب Zones 1/2/21/22. SIL 2 برای کاربریهای ایمنی کارکردی.
-
طراحی مقاوم صنعتی: بدنه GRP پایدار در برابر UV + اتصالات SS316؛ لنز بوروسیلیکات بادوام.
-
بهرهوری انرژی و طولعمر: LED تا 54,000 h با مصرف جریان پایین، بدون افت روشنایی موثر.
-
انعطاف سیگنالدهی: 5 حالت (Steady، 60/80/120 fpm، Double Flash) و Remote/Local selection.
-
ورودیها و نصب متنوع: Pipe mount یا Direct mount؛ نسخهٔ ATEX تا ۳×M20/M25، نسخهٔ UL تا ¾” NPT.
-
LD15 (GRP): سبکتر، کاملاً ضدخوردگی برای اکثر سناریوها و اقتصادیتر.
-
LD15M (Metallic): بدنه آلومینیوم LM25 یا استنلس 316L برای سایتهای با ضربه/سایش مکانیکی بالاتر؛ این سری هم گواهیهای ATEX/IECEx/INMETRO و SIL 2 دارد.
مشخصات فنی فلاشر ضدانفجار MEDC LD15 (LED)
| پارامتر | مقدار/گزینه |
|---|---|
| گواهیها | ATEX Baseefa 04ATEX0009X، IECEx IECEx BAS 05.0048X، UL/ULC، INMETRO، CCC Ex، SIL 2 (FSP 13005) |
| Ex Marking | Ex db IIC T4/T5/T6 Gb — Ex tb IIIC T135/T100/T85°C Db |
| Zone / Group | Zone 1, 2, 21, 22 — گروههای IIC/IIIC |
| Ingress Protection | IP66 & IP67 |
| بازهٔ دمایی تاییدشده | T4: −55…+85°C؛ T5: −55…+70°C؛ T6: −55…+55°C (برای UL/CCC/GB: T5 تا +70°C، T6 تا +55°C) |
| ولتاژها | 12–48VDC، 110–254VAC |
| حالات عملکرد | Steady، 60/80/120 fpm، Double Flash |
| بدنه/لنز | GRP مقاوم به UV / شیشهٔ بوروسیلیکات |
| ورودی کابل (نمونه) | ATEX: پیشفرض 2×M20 (اختیاری M25/تا 3 ورودی)؛ UL: Pipe = ¾” NPT، Direct = 2×¾” NPT (اختیاری ½” / 3×) |
| ترمینالها | Direct: 12×2.5 mm² (14 AWG)؛ Pipe: 8×14 AWG |
| وزن تقریبی | Pipe: 3.1 kg — Direct: 3.5 kg |
| عمر LED | تا 54,000 h |
| رنگ لنزها | قرمز/آبی/سبز/کهربی/شفاف/زرد |
| اختیاری | گارد Wire/ Cast، Label، رنگ بدنه سفارشی |
خروجی نوری موثر (Cd) – بدون گارد
خروجی نوری موثر (Cd) – بدون گارد| رنگ | 60 fpm | 80 fpm | 120 fpm | Steady* |
|---|---|---|---|---|
| شفاف | 128 | 117 | 100 | 86 |
| زرد | 122 | 112 | 95 | 82 |
| سبز | 86 | 78 | 66 | 59 |
| قرمز | 61 | 55 | 47 | 41 |
| کهربی | 55 | 49 | 42 | 39 |
| آبی | 24 | 22 | 19 | 17 |
جریان متوسط نمونه (mA)
۱۲/۲۴/۴۸VDC و ۱۱۰–۲۵۴VAC بسته به حالت (Steady/60/80/120/Double) در دیتاشیت آمده است؛ برای طراحی لوپ تغذیه، به جدول جریان DSMC0028/E مراجعه کنید. (برای 60 Hz به دیتاشیت US رجوع شود.)
نکات نصب فلاشر ضدانفجار MEDC LD15 (LED)
-
استفاده از پیچ و متعلقات استنلس؛ اطمینان از سفتی اتصالات.
-
استفاده از استاپر،بلنکینگپلاگ مناسب برای حفظ IP.
-
رعایت اتصال زمین: ترمینال داخلی برای Equipment Grounding؛ ترمینال خارجی برای Bonding طبق کد محلی.
-
سایز و نوع گلند Ex مطابق M/NPT انتخابیِ دستگاه باشد.
انواع/کدها و تنوعها LD15 (LED)
-
ولتاژ: DC (12/24/48)، AC (110/120/230/240/254)
-
نصب: Pipe / Direct (با یا بدون Backstrap)
-
لنز: قرمز، آبی، سبز، کهربی، شفاف، زرد
-
گارد: Wire / Cast (اختیاری)
-
ورودیها: ATEX (۲ تا ۳×M20/M25)، UL (½” یا ¾” NPT بسته به نسخه)
نکات مهم قبل از خرید + بررسی قیمت
چکلیست انتخاب:
-
زون/گروه گازی سایت (IIC/IIIC) و کلاس دمایی (T4/T5/T6) را از HAZOP/ATEX Site تأیید کنید.
-
ولتاژ تغذیه و جریان هر حالت را با ظرفیت لوپ،منبع مقایسه کنید.
-
Thread و تعداد ورودیها را مطابق استاندارد کابلکشی پروژه بگیرید تا هزینهٔ گلند اضافه ندهید.
-
رنگ لنز را طبق کدینگ محلی (مثلاً قرمز=آلارم حریق) انتخاب کنید.
-
برای محیطهای پرتردد،ضربهپذیر، گارد لنز (Wire/Cast) را اضافه کنید.
-
در صورت نیاز به SIL 2، به محدودیت برخی آپشنها (مثل EOL/Initiate) توجه کنید.
قیمت MEDC LD15 (LED) : بهای LD15 به گواهیها (Dual UL/ATEX/IECEx)، جنس بدنه،گارد، تعداد Entry، نوع نصب و رنگ لنز وابسته است. در بازار جهانی، نمونههایی از LD15 (بسته به نسخه و وضعیت) با قیمتهای حدودی مشاهده میشود؛ برای نمونه، لیستینگهای غیررسمی فروش آنلاین ≈ 450 USD برای برخی پیکربندیها و شرایط دیده شده است.
برای دریافت قیمت MEDC LD15 (LED) و استعلام موجودی با کارشناسان پارس کنترل سپاهان تماس بگیرید.
مشخصات فنی
| Brand | Eaton, MEDC |
|---|---|
| IP | IP66, IP67 |
| Certificate | ATEX, IECEx |
| Cable Entries | 2 × M20 |
