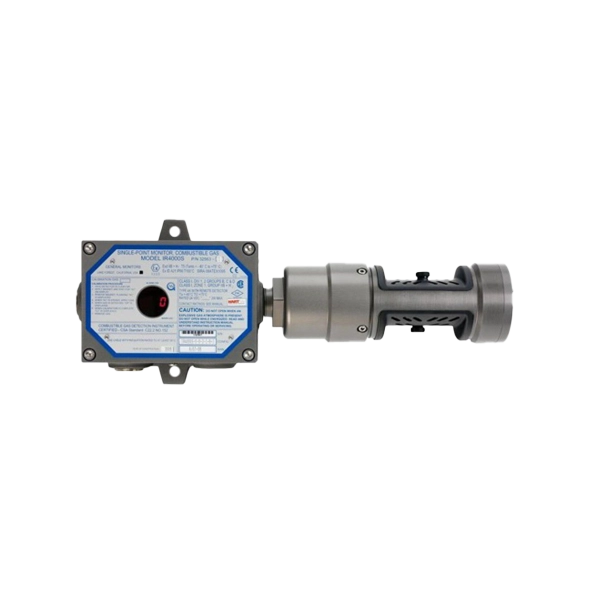

یک مانیتور تکنقطهای است که بهعنوان نمایشگر، رابط کاربری و ماژول رله برای دتکتور نقطهای مادونقرمز IR400 بهکار میرود. این واحد در یک بدنه ضدانفجار (Ex d) عرضه میشود، روی پنل جلویی نمایشگر LED سهرقمی دارد و با سوییچ مغناطیسی امکان صفر کردن (Zero)، گسچِک و کالیبراسیون محلی را فراهم میکند. در نسخه مجهز به رله، سه رلهٔ Alarm/Warn/Fault تا 8A قابل برنامهریزی در اختیار دارید؛ خروجی ۴–۲۰ mA و Modbus RTU (مسیر خروجی از IR400) نیز برای اتصال به سیستمهای کنترلی فراهم است. این طراحی باعث میشود تیم بهرهبرداری بدون نیاز به لپتاپ یا باز کردن درب محفظه، تنظیمات و تستها را در مناطق خطرناک انجام دهد.
ویژگیها و مشخصات فنی
- نمایش %LEL، کدهای خطا و اعلانهای کالیبراسیون روی LED سهرقمی؛ رابط مغناطیسی برای ناوبری منوها.
- بدنه ضدانفجار و IP66/Type 4X برای نصب در Zone 1 / Class I Div 1.
- ۳ رلهٔ (Alarm/Warn/Fault) با تنظیمات Latch/Non-Latch و En/De-energized .
- ۴–۲۰ mA به میزبان + Modbus RTU پاسترو از IR400 (خود IR4000S ماژول Modbus مستقل ندارد).
جدول فنی کلیدی
|
پارامتر |
مقدار/توضیح |
|
کاربرد |
مانیتور تکنقطه برای IR400 |
|
نشانگرها |
نمایشگر سهرقمی %LEL + LEDهای Warn/Alarm + کدهای Fault |
|
رلهها (اختیاری) |
3× SPDT تا / 30VDC؛ Latching/Non-latching، En/De-energized |
|
تغذیه |
20–36VDC (نامی 24V)؛ ~83 mA (IR4000S)؛ حداکثر 2W @24V |
|
کلاس/زون |
Ex db IIB+H₂ T5 Gb, Ex tb IIIC T100°C Db, IP66/Type 4X؛ Class I Div 1,2 B,C,D |
|
محیطی |
−40…+75°C کارکرد؛ 5–95% RH بدون میعان |
|
وزن |
≈2.5 kg آلومینیوم |
سوالات متداول (FAQ)
1) آیا IR4000S بهتنهایی دتکتور گاز است؟
خیر؛ مانیتور تکنقطه است و با IR400 کار میکند. نمایش، کالیبراسیون محلی و رلهها را فراهم میکند.
2) آیا IR4000S خودش Modbus دارد؟
خیر؛ فقط سیگنال Modbus IR400 را پاسترو میکند. ارتباط مستقیم با IR4000S ممکن نیست.
3) در کالیبراسیون چه اتفاقی میافتد؟
IR4000S حالت AC را فعال میکند؛ IR400 ابتدا Zero میشود، سپس با گاز ۵۰% LEL کالیبره میگردد؛ خروجی IR400 در این فرآیند ۱.۵ mA است.
4) حداکثر طول کابل آنالوگ چقدر است؟
برای 4–20mA تا 500Ω؛ AWG14 تا حدود 2740 m .
