دتکتور گاز General Monitors IR5500 یک سنسور پیشرفته بر پایه فناوری اینفرارد دوطیفی (Dual IR) است که برای تشخیص سریع، دقیق و پایدار گازهای قابلاشتعال در محیطهای پرخطر طراحی شده است. این دتکتور دارای برد تشخیص طولانی (تا دهها متر)، سرعت پاسخگویی بالا و ایمنی بسیار مطمئن میباشد.
بدنه مقاوم و ضد انفجار آن، امکان عملکرد مطمئن در شرایط سخت محیطی مانند گردوغبار، رطوبت و تغییرات شدید دما را فراهم میکند. همچنین با استانداردهای بینالمللی ایمنی و ضد انفجار مطابقت داشته و قابلیت یکپارچهسازی با سیستمهای مانیتورینگ و کنترلی را دارد.
مدل IR5500 گزینهای ایدهآل برای استفاده در صنایع نفت، گاز، پتروشیمی و سایر تأسیسات صنعتی حساس است.
برند محصول: GENERAL MONITORS
کد محصول:
توضیحات محصول

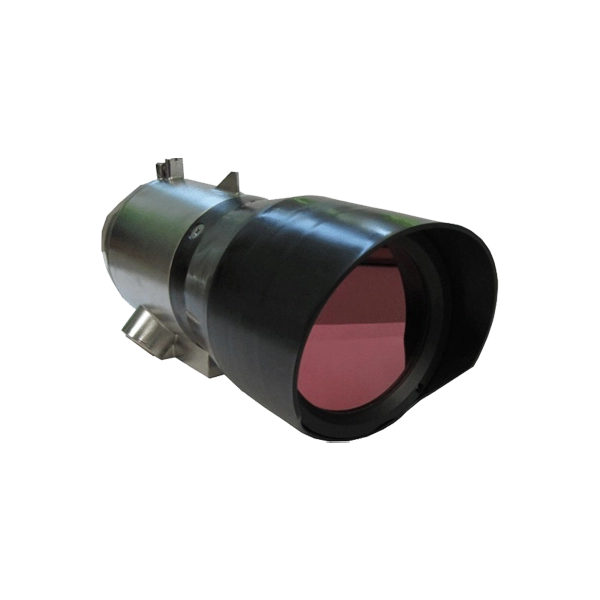

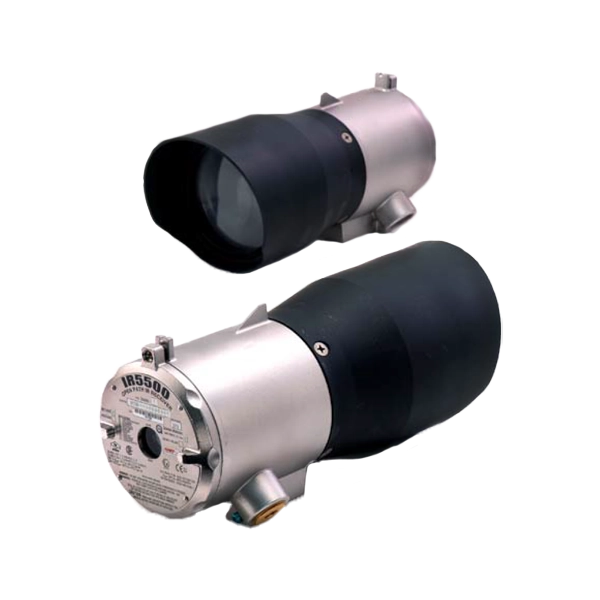

MSA General Monitors IR5500 یک دتکتور مسیر باز (دارای فرستنده و گیرنده) مادونقرمز (NDIR) برای پایش پیوسته هیدروکربنهای قابل اشتعال در فضاهای باز است. مزیت کلیدی IR5500 اندازهگیری همزمان در دو مقیاس ppm·m (برای کشف زودهنگام نشتیهای کوچک) و LEL·m (برای هشدار نسبت به ابرهای غلیظ) است؛ بنابراین هم برای تشخیص اولیه و هم برای شرایط پرخطر عملکرد مطمئنی ارائه میدهد. بدنه استنلساستیل 316، گرمکن شیشه، جبرانسازی کثیفی/مه/باران و منوی مغناطیسی برای نصب و همخطسازی ساده از ویژگیهای برجسته آن هستند. این تجهیز در کارخانه کالیبره میشود و معمولاً به بازبینی بصری، تست با فیلم گاز و نظافت پنجرهها نیاز دارد.
ویژگیها انواع و ایمنی
- حسگر و بازهها: NDIR تکپرتوی مادون قرمز؛ برای متان 0–5000 ppm·m و 0–5 LEL·m؛ برای هیدروکربنهای سنگین 0–2000 ppm·m و 0–1 LEL·m؛ زمان پاسخ T90 ≤ 3s.
- طول مسیر: سه بازه ی مهندسی 5-30 m 20–100/ m 80–150/ m
- خروجیها: دو کانال 4–20 mA (ppm·m و LEL·m)، رلهها (Fault/Warning/Alarm)، Modbus RTU (RS‑485) و HART.
- تغذیه و توان: 24VDC؛ حدود 12W (سورس) و 10W (ریسیور).
- حفاظت و تأییدیهها: بدنه 316SS، IP66/67، Ex d IIB+H2 T4 Gb / Ex tb IIIC T135°C Db، CSA/FM، مناسب برای SIL3؛ بازه دمایی -55 تا +65°C.
- نصب و راهاندازی: منوی مغناطیسی روی ریسیور برای Alignment (Pct)، سپس Zero؛ توصیه به همخطسازی دو نفره و سیلینگ کانالها در نواحی Div.1 مطابق NEC 501.
- ویژگیهای کاربردی: خودآزمایی پیوسته (Self-check)، جبران کثیفی شیشه/مه/باران، و منطق Beam Block با تأخیرهای تنظیمپذیر.
جدول مشخصات فنی
|
پارامتر |
مقدار / گزینه |
|
نوع سنجش |
NDIR تکپرتوی دو طول موج (مرجع/جذب) |
|
گاز هدف |
هیدروکربنهای سبک (متان) و سنگین (پروپان، بوتان و …) |
|
بازهها (CH4) |
0–5000 ppm·m و 0–5 LEL·m |
|
بازهها (HC سنگین) |
0–2000 ppm·m و 0–1 LEL·m |
|
طول مسیر |
5–30 m / 20–100 m / 80–150 m |
|
زمان پاسخ (T90) |
≤ 3 ثانیه |
|
خروجیها |
دو 4–20 mA مستقل، رلهها، Modbus RTU، HART |
|
تغذیه/توان |
24VDC؛ ~12W (Source) و ~10W (Receiver) |
|
بدنه/وزن |
316SS(استیل)؛ حدود 5.5–5.6 kg |
|
محیطی |
-55…+65°C؛ 10–95%RH |
|
حفاظت و تأییدیه |
IP66/67؛ Ex d IIB+H2 T4 Gb / Ex tb IIIC T135°C Db؛ CSA/FM؛ SIL3 suitable |
|
نگهداری |
بدون کالیبراسیون دورهای؛ تست با Test Gas Film |
نکات مهم قبل از خرید و بررسی قیمت
- انتخاب طول مسیر: 20–100 m برای اغلب Pipe‑Rack ها (سازه های فلزی یا بتنی) مناسب است؛ فواصل کوتاهتر ممکن است به اتنوئیتور(تضعیف کننده) نیاز داشته باشند؛ برای ≥100 m همخطساز دوربرد مفید است.
- انتخاب نسخه گاز: برای سایتهای متان‑محور، نسخه Light HC؛ برای پروپان/بوتان، نسخه Heavy HC.
- یکپارچهسازی با سیستم: نیاز به دو 4–20 mA، Modbus یا HART و منطق/تاخیر Beam Block را از پیش با DCS/ESD(فلسفه ی ایمنی) هماهنگ کنید.
- شرایط محیطی: مه/باران/گردوغبار و نورهای مزاحم مدیریت شوند؛ در صورت نیاز فیلتر نور مرئی کارخانهای موجود است.
- ایمنی و مجوزها: در صورت نیاز به SIL و Ex d IIB+H2، IR5500 پوشش میدهد؛ آخرین نسخه گواهیها را با دیتاشیت بهروزشده تطبیق دهید.
- قیمت: بسته به کانفیگ (طول مسیر، پروتکلها، لوازم نصب) متغیر است و از نمایندگان رسمی اعلام میشود؛ برای درک مرتبه قیمتی، آگهیهای بازار جهانی را میتوان دید اما معیار قطعی قیمتگذاری نیست.
سوالات متداول (FAQ)
مشخصات فنی
| Brand | General Monitor |
|---|---|
| Certificate | ATEX, CSA, IECEx |
| IP | IP66, IP67 |
| Zone | Zone 1, Zone 2 |
| Material | Stainless Steel |
| توان | 2×18, 2×36 |
