جانکشن باکس ضد انفجار BHD51

جانکشن باکس ضد انفجار BHD51 واروم

جانکشن باکس ضد انفجار BHD51 یکی از پرمصرف‌ترین مدل‌های باکس ضد انفجار برند واروم (WAROM) است که برای انشعاب و ترمینال‌گذاری کابل‌ها در محیط‌های مستعد انفجار طراحی شده‌است. این باکس به شکل دایره‌ای، با ابعاد جمع‌وجور، نصب آسان و داشتن گواهی‌های کامل ضد انفجار، در بسیاری از پروژه‌های نفت، گاز، پتروشیمی و صنایع شیمیایی استفاده می‌شود.

معرفی جانکشن باکس ضد انفجار BHD51

• شکل ظاهری: دایره‌ای با قطر حدود ۱۱ سانتی‌متر

• نوع درب: درب پیچی (Screw Cover) که با چرخاندن باز و بسته می‌شود.

• تعداد ورودی‌ها:

  • این مدل در چند حالت مختلف عرضه می‌شود؛

  • بسته به مدل، از ۱ ورودی تا ۴ ورودی روی باکس قابل استفاده است.

• ترمینال‌ها:

  • امکان استفاده از ۶ ترمینال ۲٫۵mm²

  • یا ترمینال‌های قدرت با جریان بالاتر (بسته به نسخه انتخابی)

به‌خاطر تنوع در تعداد ورودی و نوع ترمینال، BHD51 هم برای مدارهای روشنایی و فرمان، و هم برای برخی مدارهای قدرت سبک مناسب است.

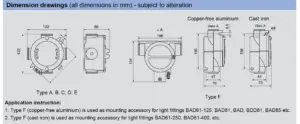

مشخصات فنی جانکشن باکس ضد انفجار BHD51

سازنده و متریال

• سازنده: WAROM

• جنس بدنه:

  • آلومینیوم آلیاژی بدون مس (Copper-free Aluminium Alloy)

  • در برخی نسخه‌ها بدنه چدنی نیز وجود دارد.

• پوشش رنگ: رنگ پودری الکترواستاتیک، معمولاً به رنگ زرد ایمنی

حفاظت انفجاری و IP

• حفاظت ضد انفجار گازی:

  • Ex db IIC T6 Gb

• حفاظت ضد غبار قابل اشتعال:

  • Ex tb IIIC T80°C Db

• درجه حفاظت بدنه:

  • IP66 (محافظت کامل در برابر گردوغبار و پاشش شدید آب)

 زون‌های قابل استفاده

• مناسب محیط‌های گازی: Zone 1 و Zone 2

• مناسب محیط‌های غباری: Zone 21 و Zone 22 (مطابق مارکینگ روی پلاک محصول)

ورودی‌ها و نوع رزوه

• تعداد ورودی‌ها: از ۱ تا ۴ ورودی، بسته به کد انتخابی

• نوع رزوه ورودی:

  • M20

  • M25

• روی ورودی‌ها درپوش‌های ضد انفجار نصب می‌شود و هر ورودی بلااستفاده با پلاگ ضد انفجار مسدود می‌گردد.

 ولتاژ، جریان و دمای کاری

• ولتاژ کاری: تا حدود 500 V (بسته به نوع ترمینال و طراحی مدار)

• جریان مجاز: تا حدود 20 A برای ترمینال‌های استاندارد

• محدوده دمای محیط کاری: معمولاً در بازه تقریبی –۶۰°C تا +۶۰°C (طبق مشخصات پلاک و مدارک فنی محصول)

 استانداردها و گواهی‌نامه‌ها

• دارای گواهی‌های معتبر ضد انفجار مانند ATEX و IECEx

• طراحی و تست‌شده بر اساس استانداردهای IEC/EN 60079 برای محیط‌های مستعد انفجار گاز و غبار

مزایا و کاربردهای جانکشن باکس ضد انفجار BHD51

مزایا

• ابعاد کوچک و طراحی جمع‌وجور → نصب راحت روی استراکچر، کنار موتور، پمپ و تجهیزات دوّار

• حفاظت Flameproof (Ex db IIC T6) → مناسب برای گازهای گروه IIC و کلاس دمایی T6

• بدنه آلومینیوم بدون مس → وزن کم، مقاومت خوب در برابر خوردگی و مناسب برای نصب در فضای باز

• تنوع در تعداد ورودی‌ها (۱ تا ۴ ورودی) → مناسب برای انواع انشعابات روشنایی و کنترل

• گواهی‌های بین‌المللی ضد انفجار → قابل قبول برای اکثر کارفرماهای نفت، گاز و پتروشیمی

کاربردهای رایج

• جانکشن‌باکس ضد انفجار برای انشعاب کابل‌های روشنایی در Zone 1 و Zone 2

• جعبه ترمینال نزدیک موتور، پمپ و فن‌های ضد انفجار

• اتصال و Junction بین کابل‌های قدرت و کنترل قبل از ورود به تجهیزات فرآیندی

• استفاده در پمپ‌خانه‌ها، واحدهای فرآیندی، سکوهای دریایی، مخازن ذخیره و مناطق بارگیری/تخلیه

راهنمای انتخاب و خرید جانکشن باکس BHD51

برای انتخاب صحیح مدل BHD51، در هنگام سفارش به این موارد توجه کنید:

• تعداد ورودی‌های مورد نیاز (۱، ۲، ۳ یا ۴ ورودی)

• سایز رزوه ورودی‌ها (M20 یا M25)

• نوع و تعداد ترمینال‌ها (روشنایی، فرمان یا قدرت)

• ولتاژ و جریان مدار

• زون و گروه گازی محیط نصب

• محل نصب و فضای در دسترس برای جانمایی باکس

پس از مشخص شدن این موارد، می‌توان مناسب‌ترین کد BHD51 را از بین مدل‌های مختلف انتخاب کرد تا از نظر فنی و اقتصادی، پاسخ‌گوی نیاز پروژه باشد.
