استپ قارچی ضد انفجار واروم

استپ قارچی ضد انفجار واروم

استپ قارچی ضد انفجار واروم (Warom) یک شستی اضطراری با عملکرد «فشار و قفل‌شونده» است که برای توقف سریع و ایمن تجهیزات در محیط‌های پرخطر طراحی شده است. این شستی‌ها برای استفاده در زون‌های 1 و 2 گاز و زون‌های 21 و 22 غبار قابل اشتعال مناسب هستند و بسته به نوع باکس می‌توانند تا کلاس دمایی T6 و درجه حفاظت IP65 را پوشش دهند.

واروم این استپ قارچی را روی چند نوع بدنه و باکس مختلف ارائه می‌کند؛ از باکس فلزی اقتصادی سری BZA53 گرفته تا باکس GRP سری BZA8050 و استیشن آلومینیومی سری BZC8050. به این ترتیب شما می‌توانید متناسب با سطح گواهی، جنس بدنه، شرایط محیطی و بودجه پروژه، بهترین گزینه را انتخاب کنید.

پارس کنترل سپاهان به عنوان تأمین‌کننده تجهیزات ضد انفجار، این استپ‌های قارچی را به همراه گلند مناسب، جعبه ترمینال و متعلقات نصب برای پروژه‌های نفت، گاز و پتروشیمی عرضه می‌کند.

معرفی سری‌ها برای استپ قارچی ضد انفجار واروم

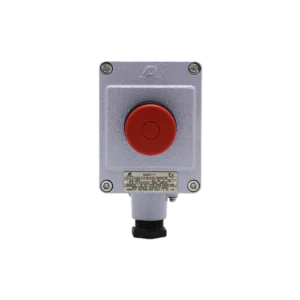

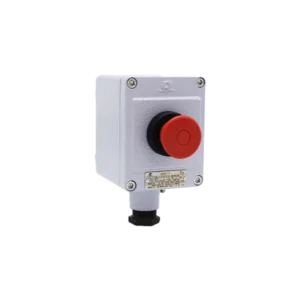

1. استپ قارچی روی باکس فلزی سری BZA53 (اقتصادی)

سری BZA53 یک کنترل‌استیشن فلزی ضد انفجار است که امکان تجهیز به شستی قارچی، شستی فشاری و چراغ سیگنال را دارد. بدنه این سری فلزی بوده و ورودی کابل آن معمولاً رزوه G3/4″ است و برای کابل با قطر تقریبی ۱۰ تا ۱۴ میلی‌متر طراحی شده است. درجه حفاظت IP65 و جریان نامی حدود 10A با ولتاژ کاری 220/380V AC، این سری را برای مدارهای فرمان مناسب می‌کند.

نکته مهم در پروژه‌ها:
در کاتالوگ این سری معمولاً شماره گواهی ATEX یا IECEx اروپایی درج نشده و بیشتر بر اساس استانداردهای چینی و IEC طراحی و تست شده است. به همین دلیل، معمولاً برای پروژه‌های داخلی، نصب‌های اقتصادی یا جاهایی که صرفاً «ضد انفجار بودن» بدون الزام به ATEX اروپایی کافی است، استفاده می‌شود و همین موضوع باعث می‌شود قیمت BZA53 پایین‌تر از سری‌های 8050 باشد.

مزایا و معایب BZA53 :

 قیمت اقتصادی‌تر

 بدنه فلزی مقاوم در برابر ضربه

 عدم وجود گواهی رسمی ATEX/IECEx اروپایی در مدارک

 مناسب نبودن برای پروژه‌های International یا EPCهایی که حتماً ATEX/IECEx می‌خواهند

2. استپ قارچی روی باکس GRP سری BZA8050 (کیفیت بالاتر، GRP و ATEX)

سری BZA8050 یک سیستم کنترل ضد انفجار با بدنه GRP (پلی‌استر تقویت‌شده با الیاف شیشه) است؛ رنگ بدنه مشکی و پیچ‌ها تماماً استنلس استیل هستند. این باکس برای استفاده در Zone 1 & 2 و Zone 21 & 22 طراحی شده و دارای درجه حفاظت IP65، ولتاژ نامی تا حدود 415V AC و جریان نامی 10A است.

در جدول انتخاب این سری، گزینه‌ی Mushroom stay-put emergency button به‌عنوان استپ قارچی اضطراری معرفی شده که می‌تواند به‌صورت تکی یا همراه چراغ سیگنال روی درب نصب شود.

گواهی‌ها و استانداردهای سری BZA8050 (به‌طور معمول):

علامت Ex:

II 2 G Ex de IIC T6 Gb

II 2 D Ex tb IIIC T80°C Db IP65

دارای گواهی‌های بین‌المللی مانند ATEX، IECEx و FM (بسته به ورژن دقیق کد سفارش)

مزایا / ویژگی‌ها:

 بدنه GRP؛ بسیار مقاوم در برابر خوردگی، مه نمک و محیط‌های دریایی

 داشتن گواهی‌های بین‌المللی → مناسب پروژه‌های بین‌المللی و EPC

 وزن کمتر نسبت به آلومینیوم در ابعاد مشابه

 قیمت بالاتر نسبت به BZA53 به دلیل گواهی‌ها و متریال باکیفیت‌تر

استپ قارچی روی استیشن آلومینیومی BZC8050 (صنعتی و مستحکم)

سری BZC8050 یک استیشن کنترل ضد انفجار با بدنه آلیاژ آلومینیوم بدون مس (Copper-Free) است که سطح خارجی آن به روش پودری رنگ‌آمیزی و معمولاً به رنگ Window Grey RAL7040 عرضه می‌شود.

این استیشن همانند BZA8050 برای Zone 1 & 2 و Zone 21 & 22 قابل استفاده است و درجه حفاظت IP65، ولتاژ نامی تا حدود 415V AC و جریان نامی 10A دارد.

علامت‌های Ex متداول برای این سری:

II 2 G Ex de IIC T6 Gb

Ex tD A21 T80°C IP65

از نظر گواهی‌های بین‌المللی، این سری معمولاً دارای ATEX، IECEx، FM و در برخی ورژن‌ها PCEC چین نیز هست و به همین دلیل برای پروژه‌های بین‌المللی و واحدهای فرآیندی اصلی در پالایشگاه‌ها بسیار مورد توجه قرار می‌گیرد.

از نظر داخلی، می‌توان همان کلیدهای فشاری (BA8050)، چراغ‌های سیگنال (BD8050)، سوئیچ‌های گردان (BK8050) و آمپرمتر/ولت‌متر را روی این باکس مونتاژ کرد؛ بنابراین امکان اجرای ترکیب استپ قارچی + چراغ سیگنال + سوئیچ گردان روی یک استیشن وجود دارد.

مزایا / ویژگی‌ها:

 بدنه آلومینیومی مقاوم به ضربه و شوک مکانیکی

 گواهی‌های ATEX / IECEx / FM / (در بعضی موارد PCEC) → بسیار مناسب EPCهای بزرگ

 ظاهر صنعتی‌تر و شکیل‌تر برای محیط‌های Refinery و پتروشیمی

 معمولاً قیمت آن از GRP و سری BZA53 بالاتر است

اگر قیمت برای شما ملاک اول است و پروژه الزام سختگیرانه ATEX ندارد → استپ قارچی BZA53 بهترین گزینه اقتصادی است.

اگر محیط شما بشدت خورنده است (سواحل، اسکله، پتروشیمی‌های کنار دریا) و نیاز به ATEX و IECEx دارید → استپ قارچی روی باکس BZA8050 (GRP) پیشنهاد می‌شود.

اگر پروژه بین‌المللی، EPC نفت و گاز یا پتروشیمی بزرگ است و علاوه بر خوردگی، استحکام مکانیکی و ظاهر صنعتی هم اهمیت دارد → استپ قارچی روی استیشن BZC8050 آلومینیومی انتخاب ایده‌آل است.

ویژگی‌های کلیدی استپ قارچی ضد انفجار واروم

عملکرد قفل‌شونده (Stay-Put)؛ برای ریست لازم است دکمه چرخانده یا بیرون کشیده شود.

مناسب برای مدارهای فرمان تا حدود 10A و ولتاژ تا 415V AC در سری‌های 8050.

طراحی شده برای Zone 1 & 2 و Zone 21 & 22، با درجه حفاظت IP65 در برابر گردوغبار و آب.

امکان مونتاژ استپ قارچی به‌صورت تکی، یا همراه با چراغ سیگنال و سوئیچ گردان روی یک استیشن.

دامنه دمای محیط کاری در بیشتر مدل‌ها حدود -20°C تا +55°C (بسته به کد دقیق محصول).

چرا خرید از پارس کنترل سپاهان؟

ارائه استپ قارچی ضد انفجار واروم در سه سری BZA53، BZA8050 و BZC8050 با تنوع چیدمان شستی و چراغ

تأمین همزمان گلند ضد انفجار، جعبه ترمینال، باکس استارت/استاپ و سایر ملزومات نصب

مشاوره فنی برای انتخاب بین مدل‌های اقتصادی و مدل‌های دارای ATEX/IECEx

امکان تأمین سفارشات پروژه‌ای با تعداد بالا و قیمت رقابتی
