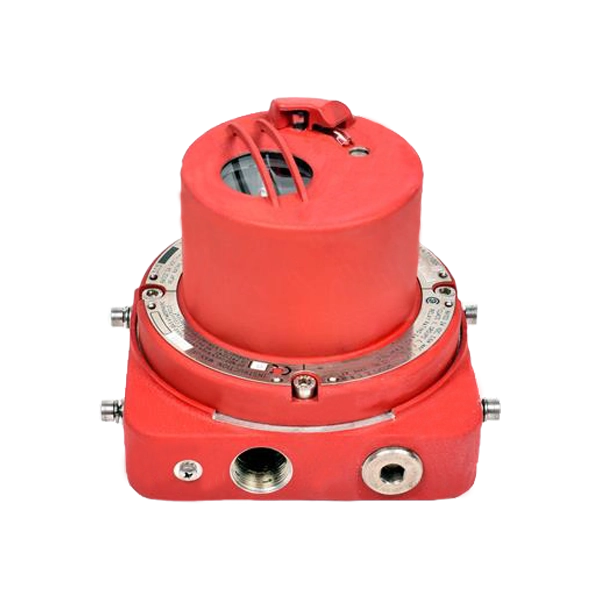

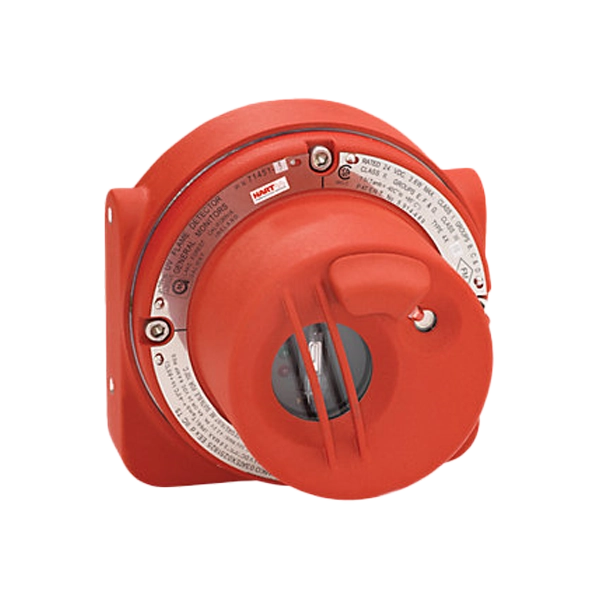

دتکتور شعله General Monitors FL3100H (UV/IR) یک حسگر ضد انفجار برای تشخیص سریع شعله در محیطهای صنعتی پرخطر است. این مدل از ترکیب فناوری فرابنفش (UV) و مادون قرمز (IR) برای شناسایی شعله هیدروکربنی با دقت بالا و کاهش آلارم کاذب استفاده میکند. FL3100H دارای استانداردهای ضد انفجار ATEX/IECEx، درجه حفاظت IP66/IP67 و قابلیت اتصال به سیستمهای هشدار و ایمنی است و در صنایع نفت، گاز، پتروشیمی و پالایشگاهی کاربرد گستردهای دارد.
برند محصول: GENERAL MONITORS
کد محصول:
توضیحات محصول
دتکتور شعله FL3100H از برند General Monitors زیرمجموعه MSA با فناوری UV/IR، شعلههای واقعی هیدروکربنی را با ترکیب سنسور فرابنفش (UV) و مادونقرمز (IR) و پایش پیوسته مسیر نوری (COPM) تشخیص میدهد. این دستگاه برای کاربردهای نفتوگاز، پتروشیمی، توربینهای گازی، ایستگاههای پمپاژ/کمپرسور، آشیانه هواپیما، اتاق توربین و محیطهای صنعتی سخت طراحی شده و خروجیهای 4–20mA پلکانی، سه رله آلارم/هشدار/فالت و ارتباط RS‑485 Modbus RTU و HART اختیاری را ارائه میکند. بدنه مقاوم با درجه حفاظت IP66/67، و تأییدیههای ضدانفجار Class/Div و ATEX/IECEx باعث میشود FL3100H برای محیطهای خطرناک انتخابی مطمئن باشد.
ویژگیها و مشخصات فنی
- فناوری تشخیص: UV حدود 185–260 نانومتر و IR با پیک 4.35 میکرون برای تشخیص شعلههای هیدروکربنی
- برد و پاسخ: تشخیص n‑هپتان ۱ ft² در ۱۵ متر با زمان پاسخ معمول کمتر از ۳ ثانیه
- میدان دید (FOV): مخروطی حدود ۱۲۰°
- خروجیها و ارتباطات: ۰–۲۰/۴–۲۰mA پلکانی، RS‑485 Modbus RTU، HART ، سه رله SPDT
- خودآزمایی: COPM پایش پیوسته مسیر نوری و ثبت رخدادها (Event Log)
- کلاس حفاظتی: IP66/67؛ بازه دمای کاری حدود −40 تا +85 °C
- تأییدیهها: Class I, Div 1 (B,C,D) و Class II, Div 1 (E,F,G)، همچنین Ex db IIC T5 Gb و Ex tb IIIC T100°C Db
- بدنه و نصب: آلومینیوم یا استنلس استیل 316 ، ۲× ورودی کابل ¾″ NPT یا M25، براکت استیل قابل تنظیم
انواع/مدلها
- FL3100H (UV/IR): مصونیت بالاتر در برابر آلارم کاذب نسبت به مدلهای صرفا UV
- FL3101H (UV‑Only): پاسخ سریعتر و میدان دید وسیعتر تا حدود ۱۴۰°، مناسب کاربردهای خاص.
جدول مشخصات کلیدی:
|
مقدار |
مشخصه |
|
UV + IR |
نوع حسگر/طیف |
|
< ۳ ثانیه @ ۵۰ ft برای n‑هپتان ۱ ft² |
زمان پاسخ/برد تأییدشده |
|
حدود ۱۲۰° |
میدان دید (FOV) |
|
۴–۲۰mA پلکانی، RS‑485 Modbus، HART ، رلهها |
خروجیها |
|
COPM + Event Logging |
خودآزمایی/ثبت رخداد |
|
۲۰–۳۶ VDC ~۱۵۰ mA @ ۲۴V |
منبع تغذیه/مصرف |
|
IP66/67؛ −40 … +85 °C |
حفاظت/بازه دمایی |
|
Ex db IIC T5 Gb ؛ Ex tb IIIC T100°C Db |
استاندارد انفجاری/زون |
|
Al یا 316SS ؛ ۲× ¾″ NPT یا M25 |
بدنه/ورودی کابل |
راهنمای فنی نصب
- دید مستقیم دتکتور به منبع خطر و حذف موانع در مسیر میدان دید را رعایت کنید.
- زاویهدهی بهگونهای باشد که نقاط تجمع بخار و حوضچههای مایع نیز در FOV قرار گیرند؛ در فضاهای باز از همپوشانی چند دتکتور استفاده کنید.
- از نصب روبهروی منابع گرمای بدون شعله یا سطوح بسیار بازتابنده خودداری کنید.
- برای تست دورهای از چراغ تست TL105 استفاده کنید و نتیجه را در سیستم کنترل ثبت نمایید.
- سیمکشی شیلددار/آرمورد مطابق استاندارد، ارتینگ صحیح شیلد، و آببندی ورودیها برای حفظ IP66/67 الزامی است.
نکات مهم قبل از خرید
- زونها و تأییدیهها را با اسناد پروژه ATEX/IECEx یا Class/Div تطبیق دهید.
- نیازهای ارتباطی (HART/Modbus/Relays) و یکپارچهسازی با DCS/FGS را از ابتدا مشخص کنید.
- شرایط محیطی و نگهداری دما، رطوبت، گردوغبار، لرزش، امکان تمیزکاری اپتیک را در طراحی لحاظ کنید.
- مقایسه با رقبا: Det‑Tronics X5200 و Spectrex 40/40UFL را بهعنوان جایگزینهای UV/IR بررسی کنید.
- قیمت: این مدل در محدوده آشکارسازهای شعله پیشرفته است اما دوام، دقت و کاهش هشدار کاذب، ارزش خرید بالایی ایجاد میکند.
سوالات متداول (FAQ)
تفاوت FL3100H با FL3101H چیست؟
– FL3100H از UV/IR استفاده میکند مصونیت بهتر در برابر آلارم کاذب ، درحالیکه FL3101H صرفاً UV است.(پاسخ سریعتر و FOV تا حدود 140 درجه).
سرعت پاسخ و برد تشخیص چقدر است؟
– برای n‑هپتان ۱ ft² در فاصله ۵۰ ft، پاسخ معمول کمتر از ۳ ثانیه است.
چه خروجیها و پروتکلهایی دارد؟
– ۴–۲۰mA پلکانی، رلههای آلارم/هشدار/فالت، RS‑485 Modbus RTU و HART
چگونه تست دورهای انجام شود؟
– با چراغ تست TL105 و استفاده از حالت Test/COPM طبق دستورالعمل سازنده.
کلاس حفاظتی و زونهای قابل استفاده؟
– Class I, Div 1 (B,C,D) و Class II, Div 1 (E,F,G) و همچنین Ex db IIC T5 Gb و Ex tb IIIC T100°C Db.
مشخصات فنی
| Brand | General Monitor |
|---|---|
| IP | IP66, IP67 |
| Certificate | ATEX, IECEx |
