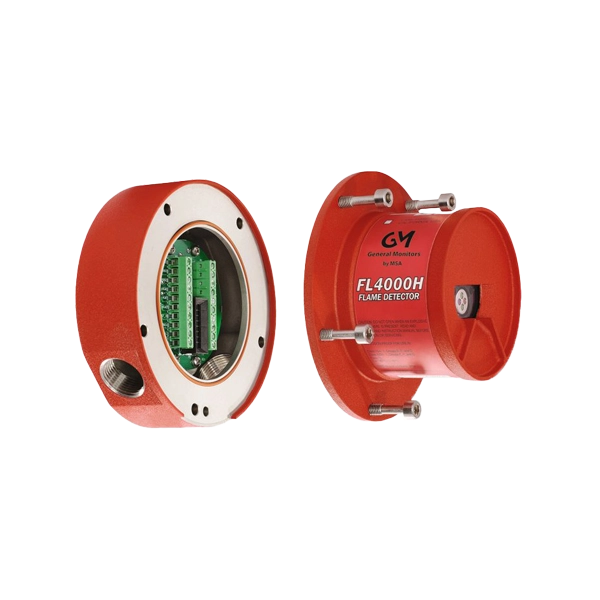

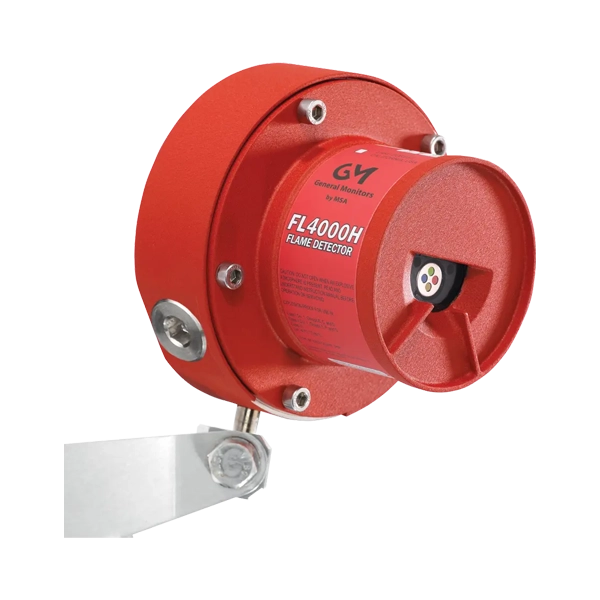

دتکتور شعله جنرال مانیتور (General Monitors) مدل FL4000H با فناوری MSIR، شعله‌های ناشی از هیدروکربن‌ها را با دقت بالا تشخیص می‌دهد. این مدل برای تشخیص سریع حریق‌های الکل، n-هپتان، بنزین و سوخت جت طراحی شده و حتی در شرایط دود غلیظ ناشی از احتراق دیزل، لاستیک و پلاستیک نیز عملکرد قابل اعتمادی دارد.
بدنه استنلس‌استیل 316، سطح حفاظتی ضدانفجار، و سیستم خودآزمایی پیوسته COPM کنترل مسیر نوری قابلیت اطمینان بلندمدت را تضمین می‌کند. از نظر ارتباطی، دستگاه خروجی‌های 4–20mA (HART)، رله‌های هشدار/آلارم/فالت و ارتباط RS‑485 Modbus RTU را ارائه می‌دهد و برای یکپارچه‌سازی با DCS/FGS بسیار مناسب است.
ویژگی‌ها و مشخصات فنی
- حسگر و طیف: MSIR با بازه ۲ تا ۵ میکرون؛ مناسب شعله‌های هیدروکربنی
- برد تشخیص: تا ۷۰ متر برای حریق n‑هپتان ۱ فوت مربعی حساسیت High زمان پاسخ ≤ ۱۰ ثانیه
- میدان دید (FOV): تا ۱۰۰° در فاصله ۱۰۰ فوت و ۹۰° در ۲۱۰ فوت
- خروجی‌ها و ارتباطات: ۰–۲۰/۴–۲۰mA (HART)، RS‑485 Modbus RTU، رله‌های آلارم/هشدار/فالت
- خودآزمایی: COPM کنترل پیوسته مسیر نوری + قابلیت Test Mode با چراغ تست TL105
- بدنه و نصب: استنلس‌استیل 316 با IP66/67، دو ورودی کابل ¾″ NPT، براکت قابل تنظیم
- تاییدیه‌ها: Ex d IIC T5 Gb / Ex tb IIIC T100°C Db، Class I Div 1 (B,C,D) و Class II Div 1 (E,F,G)، SIL3 Suitable
- شرایط محیطی: بازه دمای کاری حدود −40 تا +80 درجه سانتی‌گراد
جدول مشخصات کلیدی:
|
مقدار |
مشخصه |
|
MSIR ۲–۵ μm |
نوع حسگر/طیف |
|
≤ ۱۰ ثانیه |
زمان پاسخ |
|
تا ۷۰ متر n‑هپتان ۱ ft²، High |
برد تشخیص |
|
۱۰۰° @ ۱۰۰ ft / ۹۰° @ ۲۱۰ ft |
میدان دید (FOV) |
|
۴–۲۰mA (HART)، RS‑485 Modbus، رله‌ها |
خروجی‌ها |
|
COPM + Test Mode (TL105) |
خودآزمایی/تست |
|
۲۴ VDC ~ 150 mA |
تغذیه |
|
316SS، IP66/67، ۲× ¾″ NPT |
بدنه/نصب |
|
Ex d IIC T5 Gb / Ex tb IIIC T100°C Db |
استاندارد انفجاری/زون |
|
−40 … +80 °C |
بازه دمای کاری |
راهنمای فنی نصب
- دید مستقیم دتکتور به ناحیه خطر را تضمین کنید و از موانع/اجسام داغ در میدان دید پرهیز کنید.
- زاویه‌دهی به‌گونه‌ای باشد که نواحی نشتی، حوضچه‌های احتمالی سوخت و مسیرهای پخش در FOV قرار گیرند.
- در فضاهای باز برای حذف نقاط کور از چند دتکتور با همپوشانی استفاده کنید.
- برای تست دوره‌ای از چراغ تست TL105 استفاده کنید.
- به فواصل مجاز کابل‌کشی، افت ولتاژ و ارتینگ شیلد مطابق دیتاشیت توجه کنید.
- در مدل FL4000H دقت تشخیص حتی در محیط‌های پر دود و غبار نیز حفظ می‌شود.
نکات مهم قبل از خرید
- قیمت: این دتکتور شعله به دلیل فناوری پیشرفته، قیمت بالاتری نسبت به مدل‌های UV/IR ساده دارد، اما در طولانی‌مدت باعث کاهش هزینه‌های ناشی از هشدار اشتباه و حوادث می‌شود.
- تطابق با زون/گروه گازی: برچسب‌های Ex و Class/Div را با گواهی‌های پروژه تطبیق دهید.
- خروجی‌ها و پروتکل‌ها: نیاز به HART/Modbus/Relays و سازگاری با DCS/FGS را از ابتدا مشخص کنید.
- شرایط محیطی: IP66/67، بازه دمایی و لرزش/آلودگی محل نصب را لحاظ کنید.
- مقایسه با رقبا: برای ارزیابی فنی/قیمتی، Det‑Tronics X3301 و Spectrex 40/40I را نیز بررسی کنید.
سوالات متداول (FAQ)
حداکثر برد و میدان دید چقدر است؟
– تا ۷۰ متر برای n‑هپتان ۱ ft² حساسیت High؛ میدان دید تا 100 درجه 100 فوت/ تا 90 درجه 210 فوت
آیا تشخیص در دود غلیظ امکان‌پذیر است؟
– بله. طراحی MSIR با الگوریتم NNT برای عبور از دود دیزل، لاستیک و پلاستیک بهینه شده است.
تفاوت دتکتور شعله FL4000H با مدل FL3100H چیست؟
– FL4000H از فناوری MSIR استفاده می‌کند که برای محیط‌های پر دود مناسب‌تر است، در حالی که FL3100H با UV/IR سرعت بالاتری دارد.
خروجی‌ها و پروتکل‌های ارتباطی چیست؟
– ۴–۲۰mA (HART)، RS‑485 Modbus RTU و رله‌های هشدار/آلارم/فالت.
چگونه تست دوره‌ای انجام دهیم؟
– با چراغ تست TL105 مخصوص دتکتورهای General Monitors
مناسب چه زون‌هایی است؟
– Zone 1 برای گاز و Zone 21 برای گردوغبار؛ همچنین دارای تاییدیه‌های Class/Div مطابق دیتاشیت.
برای اطلاع از قیمت دتکتور شعله General Monitors مدل FL4000H (MSIR) و دریافت مشاوره انتخاب مناسب، با کارشناسان 10صنعت تماس بگیرید یا سایر مدل‌های دتکتور شعله جنرال مانیتور را مشاهده کنید.
