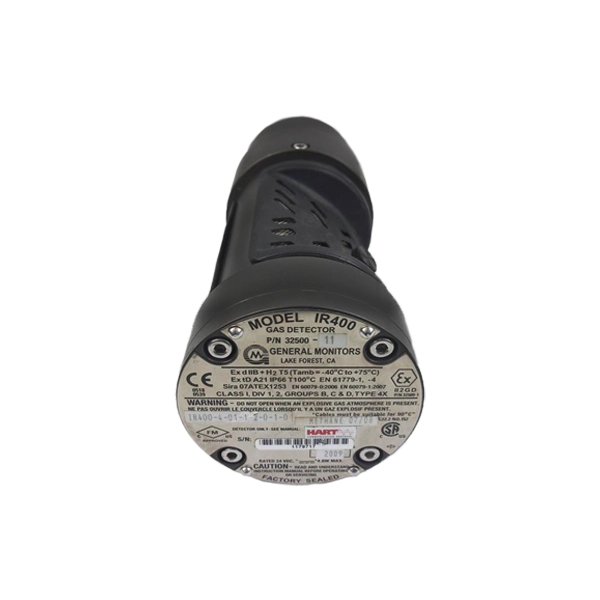

دتکتور گاز General Monitors IR400 یک آشکارساز نقطهای (Point IR Detector) بر پایه فناوری اینفرارد (IR) است که برای شناسایی گازهای قابلاشتعال هیدروکربنی طراحی شده است. این دستگاه دارای سرعت پاسخگویی بسیار سریع (کمتر از 3 ثانیه)، دقت بالا و مقاومت عالی در برابر شرایط محیطی سخت مانند گردوغبار، رطوبت و تغییرات دما میباشد.
بدنه آن از فولاد ضدزنگ 316L ساخته شده و با استانداردهای بینالمللی ایمنی و ضد انفجار نظیر ATEX، IECEx، FM، CSA و SIL2 سازگار است.
بهطور خلاصه: IR400 یک دتکتور نقطهای مادون قرمز، ضد انفجار و بسیار قابل اعتماد است که برای استفاده در محیطهای پرخطر (Zone 1 و Zone 2) در صنایع نفت، گاز و پتروشیمی بهکار میرود.
برند محصول: GENERAL MONITORS
کد محصول:
توضیحات محصول
توضیحات محصول (معرفی و کاربرد)
دتکتور IR400 یک سنسور نقطهای مادونقرمز (NDIR) برای تشخیص گازهای هیدروکربنی قابلاشتعال در بازه ۰ تا ۱۰۰٪ LEL است که سیگنال ۴–۲۰ mA متناسب با غلظت گاز خروجی میدهد و علاوهبر آن از فناوری های کنترل از راه دور Modbus RS-485 و HART (اختیاری) پشتیبانی میکند. زمان پاسخدهی آن T90 ≤ 3s بوده و با اپتیک(لنز) گرمشونده از میعان جلوگیری میکند. طراحی پایش خطا (Fail-to-Safe)، تشخیص لنزکثیف (Dirty Optics)، و عدم نیاز به کالیبراسیون روتین هزینه نگهداری را پایین میآورد. این دتکتور در یک بدنه ضد انفجار آلومینیومی یا استینلساستیل عرضه میشود و برای صنایع نفت و گاز، پتروشیمی، کمپرسوراستیشنها، تأسیسات پالایش و ذخیره LNG/LPG و… مناسب است.
نکتهٔ مهم: IR400 گاز هیدروژن (H₂) را تشخیص نمیدهد.
ویژگیها و مشخصات فنی
نکات برجسته
- بدون نیاز به کالیبراسیون دورهای روتین؛ فقط تمیزکاری و صفر کردن (Zero) دورهای.
- T90 ≤ 3s ؛ مناسب نشتهای سریع.
- ۴–۲۰ mA + Modbus RTU (دو سیمه RS-485) + HART اختیاری.
- Heated optics برای حذف میعان + Dirty Optics برای تشخیص نیاز به تمیزکاری.
- Fail-to-Safe و پایش خطاها: ولتاژ تغذیه پایین، گرفتگی مسیر نوری، خطای لامپ مرجع/اکتیو و … .
- تاییدیهها: ATEX/IECEx/CSA/FM، مناسب SIL 3 . درجه حفاظت IP66/Type 4X
جدول فنی خلاصه
|
پارامتر |
مقدار |
|
اصل عملکرد |
جذب مادونقرمز دوکاناله (Active/Reference) با NDIR |
|
رنج اندازهگیری |
۰–۱۰۰٪ LEL (متان تا ۰–۱۰۰٪ حجمی نیز پشتیبانی میشود) |
|
گازهای کالیبره |
متان، پروپان، اتان، اتیلن، بوتان، هگزان، پنتان، بنزن (سایر گازهای هیدروکربنی) |
|
دقت (@25°C) |
<۳٪FS تا ۵۰٪FS، و ≤۵٪FS بالاتر از آن |
|
زمان پاسخ |
T50 ≤1.5s، T90 ≤3s (اتیلن: T90 ≤4s) |
|
خروجیها |
Modbus RTU (RS-485)، HART |
|
کلاس/زون |
Ex d IIB+H₂ T5 Gb، Ex tb IIIC T100°C Db، IP66؛ Class I Div 1&2 Groups B,C,D (تا +75°C) |
|
تغذیه |
۲۰–۳۶ VDC |
|
وزن |
~1.35 kg (Al)، ~2.7 kg (SS) |
|
دمای کار |
−40…+75°C (اتیلن تا +60°C) رطوبت 10–95٪ بدون میعان |
راهنمای نصب، سیمکشی و راهاندازی (خلاصه کاربردی)
نصب و مکانیابی
-
افقی نصب شود تا گردوغبار روی پنجرهها ننشیند؛ اسپلشگارد بالا/پایین قرار گیرد.
-
نزدیکترین نقطه به منبع نشت و مطابق چگالی بخار گاز (گازهای سنگینتر از هوا نزدیک کف).
ترمینالها و رنگ سیمها (از دفترچه)
|
ترمینال |
رنگ سیم |
سیگنال |
|
1 |
مشکی |
COM |
|
2 |
سبز/زرد |
Field Ground (FG) |
|
3 |
قرمز |
+24VDC |
|
4 |
سفید |
4–20 mA |
|
5 |
آبی |
MOD1+ |
|
6 |
آبی/سفید |
MOD1− |
|
7 |
قهوهای |
CAL (ورود سوئیچ مغناطیسی) |
نکات مهم قبل از خرید و بررسی قیمت
- نوع گاز هدف: تنها هیدروکربنها؛ برای H₂ یا گازهای غیر IR-Active(قابل تشخصی با مادون قرمز) راهکار دیگری برگزینید.
- زون و دما: انطباق با Ex d IIB+H₂، IP66، بازه دمایی سایت شما.
- متریال بدنه: آلومینیوم (سبکتر/اقتصادی) یا استینلساستیل (محیطهای خورنده/Offshore)
قیمت
MSA معمولاً قیمت لیست را عمومی نمیکند و بسته به پیکربندی (متریال بدنه، HART/Modbus، جعبه اتصال و سطح تأییدیهها) متغیر است.
برای ارزیابی بودجه، میتوانید گزینههای همرده را هم بررسی کنید (مثلاً Det-Tronics PIRECL یا Dräger PIR 7000) .
سوالات متداول (FAQ)
1) آیا لازم است IR400 مرتب کالیبره شود؟
خیر؛ در حالت عادی کالیبراسیون روتین نیاز نیست؛ با اینحال Zero و Gas Check دورهای و تمیزکردن پنجرهها توصیه میشود. اگر سایت در ارتفاع >۳۰۰ متر از سطح دریاست، کالیبراسیون در محل لازم میشود.
2) چه گازهایی پشتیبانی میشوند؟
هیدروکربنها مانند متان، پروپان، اتیلن، بوتان، هگزان، پنتان، بنزن و … هیدروژن تشخیص داده نمیشود.
4) درجه حفاظتی و زون؟
Ex d IIB+H₂ T5 Gb / Ex tb IIIC T100°C Db / IP66 و تأییدیههای ATEX/IECEx/FM/CSA؛ مناسب کاربردهای Zone 1 / Class I Div 1 .
5) آیا بدون کنترلر هم کار میکند؟

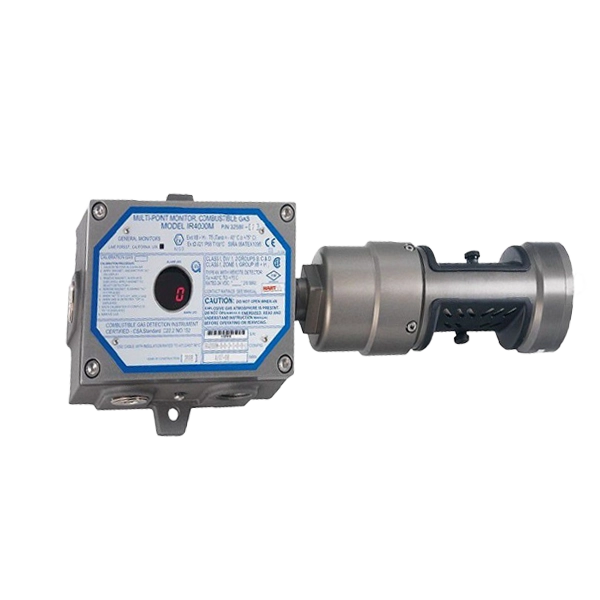

بله؛ میتواند Stand-Alone با حلقه ۴–۲۰ mA و Modbus کار کند. برای کاربری راحت (نمایش محلی/کالیبراسیون) از IR4000S استفاده میشود.
مشخصات فنی
| Brand | General Monitor |
|---|---|
| Dimensions | قطر 74 میلیمتر × طول 225 میلیمتر |
| Gas | Propylene, Tetrahydrofurfuryl Alcohol, Propylene Oxide, Tetrahydrofuran, Xylene, Methanol |
| Material | آلیاژ آلومینیوم 6061-T6 یا استیل ضدزنگ 316 |
| Weight | آلومینیوم: 1.35 کیلوگرم، استیل ضدزنگ: 2.7 کیلوگرم |
| Humidity | 10-95% رطوبت نسبی، بدون تقطیر |
| Rated voltage | 20-36 VDC، 24 VDC نامی، حداکثر 200mA |
| Ambient temperature | -40 تا +75 درجه سانتیگراد (FM, CSA) |
| model | IR400 |
