توضیحات محصول

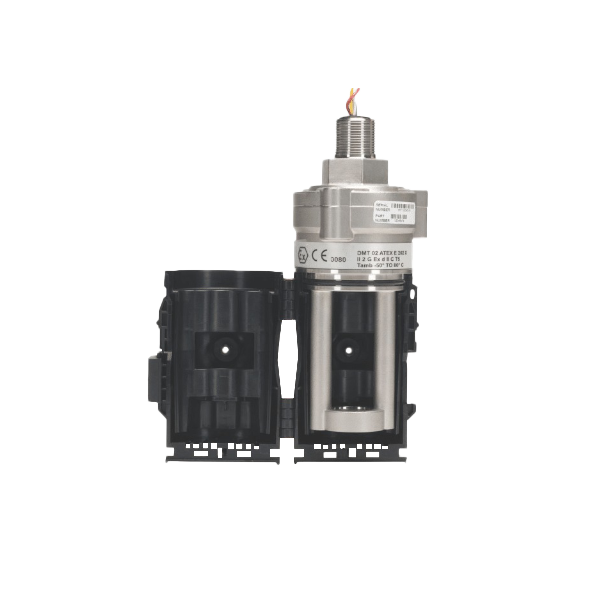

PrimaX IR یک ترنسمیتر مادون‌قرمز نقطه‌ای (NDIR) برای تشخیص گازهای قابل‌اشتعال هیدروکربنی در بازه ۰ تا ۱۰۰٪ LEL است. طراحی دو منبع نوری (Dual-Source) با افزونگی ۱۰۰٪ باعث می‌شود حتی در صورت از کار افتادن یک منبع، پایش بدون اختلال ادامه پیدا کند و همچنین اثر مه/باران/گردوغبار بر مسیر نوری کاهش یابد. خروجی ۴–۲۰ mA به‌همراه HART برای راه‌اندازی، عیب‌یابی و نگهداری ساده تعبیه شده و کلاهک کالیبراسیون امکان کالیبراسیون یک‌نفره را فراهم می‌کند. بدنه‌ی استینلس‌استیل 316 با درجه حفاظت IP67/NEMA 4X و گرمایش اپتیک جهت جلوگیری از میعان، این مدل را برای محیط‌های صنعتی سخت (نفت و گاز، پتروشیمی، آب‌وفاضلاب، و… ) مناسب می‌کند.

نکته ایمنی: این دستگاه گاز هیدروژن (H₂) را تشخیص نمی‌دهد و نسخه استاندارد آن برای محیط‌های حاوی استیلن مناسب نیست.

ویژگی‌های محصول، مزایا/معایب

• Dual-Source IR با افزونگی(منبع مادون قرمز دوگانه): کاهش خطاهای ناشی از انسداد/مه/گردوغبار.
• Heated Optics (لنز گرم شونده)  برای حذف میعان و پاسخ‌دهی پایدار.
• ۴–۲۰ mA + HART (Rev 7.0)؛ راه‌اندازی و عیب‌یابی آسان، کالیبراسیون یک‌نفره با کلاهک کالیبراسیون.
• بدنه استیل ضدزنگ 316SS، IP67/NEMA 4X، مناسب مناطق خطرناک (Ex/Div).
• SIL 2 Suitable برای یکپارچه‌سازی در سیستم‌های ایمنی.

مشخصات کلیدی

• رنج اندازه‌گیری: ۰–۱۰۰٪ LEL (بسته به گاز تأییدیه‌ی کارایی متفاوت است؛ جدول تأییدیه‌ها را ببینید.)
• زمان پاسخ :حدود t50 ≤ 7s و t90 ≤ 15s برای متان/پروپان.
• توان/مصرف: ۱۸–۳۲ VDC، جریان راه‌اندازی < 350 mA .
• بدنه/ابعاد/وزن: طول ~203 mm، وزن تقریبا 1.5 kg استیل ضدزنگ.
• محیطی: دمای کار حسگر –50 تا +80 °C، رطوبت 15–95٪ RH بدون میعان.

گازهای هدف و کالیبراسیون

• کارخانه دستگاه را با گاز هدف مشخص کالیبره می‌کند (برچسب روی دستگاه). برای دقت بهینه از گاز هدف در حدود میانه‌ی رنج استفاده کنید. جدول‌های Span/LEL/Curve برای گازهایی مانند Methane, Propane, Ethylene, Ethane, Butane/Pentane/Hexane, Toluene, Acetone, Ethyl Acetate, Propylene/Propylene-Oxide, Cyclopentane, Isobutane در دستورالعمل آمده است.

نصب و سیم‌کشی

• جهت‌گیری مکانیکی: افقی نصب کنید تا رسوب مایع/ذرات روی پنجره‌ها به حداقل برسد؛ برای آفتاب مستقیم از محافظ نورخورشید استفاده کنید.

• HART/کنترلر: خروجی ۴–۲۰ mA به هر کنترلری که ورودی را می‌پذیرد متصل می‌شود؛ HART برای پیکربندی/دیاگنوستیک.

ایمنی و کلاس/زون

• ATEX/IECEx: Ex db IIC T4 Gb و Ex tb IIIC T130°C Db IP67 (–50…+80°C).

نکات مهم قبل از خرید + قیمت

• نوع گاز و رنج تاییدشده: مطمئن شوید گاز هدف شما در لیست گازهای تأیید عملکرد است و رنج اندازه‌گیری/تأییدیه با نیاز پروژه هم‌خوانی دارد.
• استانداردها/زون: برچسب تاییدیه روی محصول را با الزامات سایت تطبیق دهید (ATEX/IECEx/FM/CSA) .
• متریال و جانمایی استیل316: برای فضاهای خورنده/Offshore(دریایی)؛ در آفتاب مستقیم Sunshield(محافظ نور خورشید) لازم است؛ نصب افقی توصیه می‌شود.
• اکسسوری‌ها و سرویس‌پذیری:  Junction Box، HART Module، Flow Cap/Duct Kit، Calibration Kit

قیمت و مقایسه بازار

MSA قیمت لیست عمومی ارائه نمی‌کند؛. قیمت نهایی به پیکربندی (گاز هدف، تأییدیه‌ها، اکسسوری‌ها، نوع جعبه اتصال) بستگی دارد. برای برآورد و انتخاب، این مدل معمولاً با دتکتورهای IR مشابه (مثلاً Honeywell Optima Plus، Dräger PIR 7000/7200، Det-Tronics PIRECL) بر پایه‌ی سرعت پاسخ، I/O، درجه حفاظت، تأییدیه‌ها و هزینه مالکیت مقایسه می‌شود.

سوالات متداول (FAQ)

1) آیا PrimaX IR نمایشگر دارد؟
خیر، نمایشگر محلی ندارد؛ مقدار گاز از طریق ۴–۲۰ mA و وضعیت‌های جزئی از طریق HART در دسترس است. برای کالیبراسیون محلی Calibration Cap با LCD موجود است.

2) آیا این مدل هیدروژن را می‌بیند؟
خیر؛ H₂ تحت پوشش نیست. برای پروژه‌های هیدروژن باید راهکار دیگری انتخاب شود.

3) فواصل کابل‌دهی مجاز چقدر است؟
با ۱۸AWG = ۴۸۰ m و ۱۴AWG = ۷۲۰ m (با درنظرگرفتن مقاومت بار حلقه‌ی مجاز).

4) دوره‌ی کالیبراسیون چگونه است؟
پس از راه‌اندازی، Zero/Span طبق مقررات محلی و سیاست کارخانه انجام شود؛ استفاده از گاز میانی رنج توصیه شده است.
