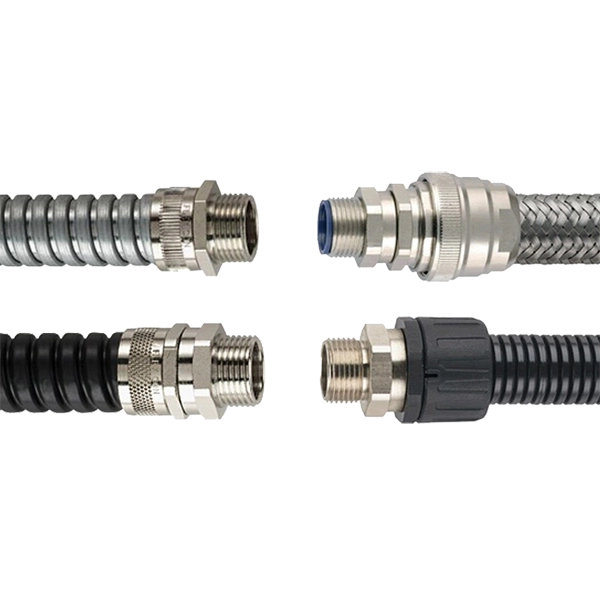

لوله فلکسی ضد انفجار

لوله فلکسی ضد انفجار چیست و چه کاربردی دارد؟

لوله فلکسی ضد انفجار، نوعی شلنگ فلزی انعطاف‌پذیر با اتصالات رزوه‌دار Ex در دو سر است که برای ایجاد اتصال ایمن و منعطف بین تجهیزات ضد انفجار و باکس‌ها یا سیستم لوله‌کشی صلب به کار می‌رود.

هر جا که:

• ارتعاش، لرزش یا جابه‌جایی تجهیز وجود دارد،

• امکان استفاده از لوله فولادی خشک و صلب سخت است،

• یا نیاز به کمی آزادی حرکت بین تجهیز و باکس Ex داریم،

از لوله فلکسی ضد انفجار استفاده می‌شود؛ مخصوصاً در موتورهای ضد انفجار، پمپ‌ها، فن‌ها، لوکال کنترل استیشن‌ها و تجهیزات نصب‌شده در محیط‌های نفت، گاز، پتروشیمی و صنایع شیمیایی.



ساختار و اجزای لوله فلکسیبل ضد انفجار

ساختار یک لوله فلکسی ضد انفجار معمولاً از این لایه‌ها و قطعات تشکیل شده است:

1. هسته داخلی فلکسی (خرطومی فلزی)

   • از نوار یا سیم فلزی شکل‌داده‌شده به صورت خرطومی ساخته می‌شود.

   • وظیفه: تحمل تنش مکانیکی، خم‌شدن و کشش در حین نصب و بهره‌برداری.

2. روکش و لایه‌های حفاظتی میانی

   • می‌تواند شامل روکش لاستیکی، PVC یا بافت سیمی (braid) باشد.

   • وظیفه: افزایش مقاومت در برابر ضربه، سایش، رطوبت، روغن و مواد شیمیایی.

3. غلاف بیرونی

   • از PVC، لاستیک مقاوم، روکش ضد شعله یا روکش‌های خاص (مثلاً هالوژن‌فری) تولید می‌شود.

   • وظیفه: حفاظت نهایی در برابر شرایط محیطی و کمک به حفظ درجه حفاظت IP.

4. اتصالات رزوه‌دار ضد انفجار در دو سر لوله

   • سرشلنگی‌ها و فیتینگ‌های فلزی با رزوه متریک یا NPT (مثلاً M20، M25، ½”، ¾” و …).

   • با مارکینگ Ex مناسب و طراحی‌شده برای اتصال به باکس، گلند مخصوص فلکسی یا لوله فولادی.

ترکیب این اجزا باعث می‌شود لوله فلکسیبل ضد انفجار هم انعطاف‌پذیر باشد، هم از نظر مکانیکی و محیطی مقاوم، هم از نظر ایمنی مطابق با الزامات مناطق خطرناک.



کاربردهای لوله فلکسی ضد انفجار در صنعت

لوله فلکسی ضد انفجار در سناریوهای مختلفی کاربرد دارد، از جمله:

• اتصال موتورهای ضد انفجار به باکس ترمینال یا جعبه اتصال Ex

• اتصال پمپ‌ها، کمپرسورها و تجهیزات در حال ارتعاش به سیستم لوله‌کشی صلب

• ایجاد مسیر انعطاف‌پذیر بین لوکال کنترل استیشن و تجهیزات متحرک یا نیمه‌متحرک

• عبور از نقاطی که فضای نصب محدود است و لوله فولادی خشک به‌تنهایی جواب نمی‌دهد

• استفاده در پالایشگاه‌ها، پتروشیمی‌ها، اسکله‌های نفتی، صنایع شیمیایی، غذایی، دارویی و محیط‌های دارای گاز یا غبار قابل اشتعال

در بسیاری از مدل‌ها، لوله فلکسی ضد انفجار برای استفاده در Zone 1، Zone 2، Zone 21 و Zone 22 طراحی و گواهی می‌شود (بسته به برند و سری انتخابی).



انواع لوله فلکسی ضد انفجار بر اساس متریال و روکش

۱. لوله فلکسی استنلس استیل ضد انفجار

• هسته داخلی و در صورت نیاز بافت بیرونی از استنلس استیل (معمولاً گرید ۳۰۴ یا ۳۱۶)

• مقاومت بسیار بالا در برابر خوردگی، رطوبت، نمک و مواد شیمیایی

• مناسب محیط‌های دریایی، شیمیایی، فضای باز و نقاطی که طول عمر و دوام بالا اهمیت دارد

۲. لوله فلکسی فولاد گالوانیزه روکش‌دار

• هسته داخلی از فولاد گالوانیزه فلکسی

• روکش PVC یا لاستیک مقاوم برای حفاظت در برابر رطوبت، گردوغبار و ضربه

• گزینه‌ای اقتصادی‌تر نسبت به استیل، مناسب محیط‌های صنعتی عمومی و داخل سالن

۳. لوله فلکسی با روکش‌های ویژه

• روکش ضد شعله / دیرسوز برای محیط‌هایی که ریسک حریق بالاست

• روکش هالوژن‌فری برای کاربردهای خاص و فضاهای بسته حساس

• مدل‌های مقاوم در دمای بالا یا دمای بسیار پایین برای شرایط اقلیمی خاص یا فرآیندی

انتخاب نوع فلکسیبل و روکش، باید طبق شرایط محیطی، نوع ماده شیمیایی، UV، دما و نیاز پروژه انجام شود.



نکات مهم در انتخاب لوله فلکسی ضد انفجار مناسب

برای اینکه انتخابت هم ایمن باشد، هم اقتصادی، این موارد را حتماً در نظر بگیر:

1. نوع حفاظت و منطقه خطر

   • مطمئن شو مارکینگ Ex و کلاس دمایی لوله فلکسی با منطقه خطر (Zone 1، 2، 21، 22) و نوع گاز/غبار سازگار است.

2. سایز رزوه و طول مورد نیاز

   • نوع رزوه (متریک یا NPT) و سایز (M20، M25، ½”، ¾” و…) را دقیق از نقشه‌ها یا تجهیزات بخوان.

   • طول لوله را کمی بیشتر از حد لازم در نظر بگیر تا در نصب فشار اضافی به فلکسی نیاید.

3. متریال متناسب با محیط

   • محیط معمول صنعتی → فلکسی گالوانیزه روکش‌دار

   • محیط دریایی، خورنده، شیمیایی → فلکسی استنلس استیل

   • توجه به تماس با روغن‌ها، حلال‌ها، اسید، قلیا، UV و…

4. درجه حفاظت IP و بازه دمای کاری

   • برای فضای باز یا محیط‌های خیس و خاکی، IP بالاتر (مثلاً IP66 یا بالاتر) انتخاب شود.

   • دمای کاری لوله فلکسی باید با شرایط سایت و تجهیز هماهنگ باشد.

5. شعاع خم و انعطاف‌پذیری

   • اگر فضا محدود است، مدل‌هایی با شعاع خم کوچک‌تر و انعطاف‌پذیری بیشتر مناسب‌تر هستند.



  قیمت لوله فلکسی ضد انفجار و عوامل مؤثر بر آن

قیمت لوله فلکسی ضد انفجار تحت تأثیر چند عامل اصلی است:

• متریال: استنلس استیل گران‌تر از فولاد گالوانیزه روکش‌دار است.

• سایز و طول: سایزهای بزرگ‌تر و طول‌های بیشتر، هزینه بالاتری دارند.

• نوع روکش: روکش‌های ویژه مثل ضد شعله، هالوژن‌فری یا دمای بالا، قیمت را افزایش می‌دهند.

• سطح استاندارد و گواهی: لوله‌هایی با گواهی‌های کامل Ex و کلاس‌های دمایی بالاتر معمولاً گران‌ترند.

برای بهینه‌کردن هزینه، بهتر است سایز، متریال، طول و نوع روکش دقیقاً مطابق نیاز پروژه انتخاب شود، نه کمتر از حد لازم و نه بیش از حد.



خرید لوله فلکسی ضد انفجار از پارس کنترل سپاهان

پارس کنترل سپاهان با تمرکز بر تجهیزات ضد انفجار و ملزومات کابل‌کشی صنعتی، آماده تأمین انواع لوله فلکسی ضد انفجار در متریال استیل و گالوانیزه روکش‌دار، در سایزها و طول‌های مختلف است.

مزایای خرید از پارس کنترل سپاهان:

• پیشنهاد لوله فلکسی مناسب با توجه به Zone، نوع تجهیز، مسیر کابل‌کشی و شرایط محیطی

• امکان ست‌کردن لوله فلکسی با گلند ضد انفجار، تبدیل، درپوش، ارت تگ و باکس Ex به صورت یک پکیج کامل

• قیمت رقابتی و تلاش برای بالانس بین کیفیت، استاندارد و بودجه پروژه

• تجربه در پروژه‌های نفت، گاز، پتروشیمی و صنایع سنگین برای انتخاب گزینه مناسب در عمل، نه فقط روی کاغذ

با انتخاب درست لوله فلکسی ضد انفجار از پارس کنترل سپاهان، هم مشکل ارتعاش و جابه‌جایی تجهیزات را حل می‌کنی، هم مطمئن می‌شوی کابل‌کشی‌ات از نظر ایمنی و استاندارد در سطح مطلوبی قرار دارد.
