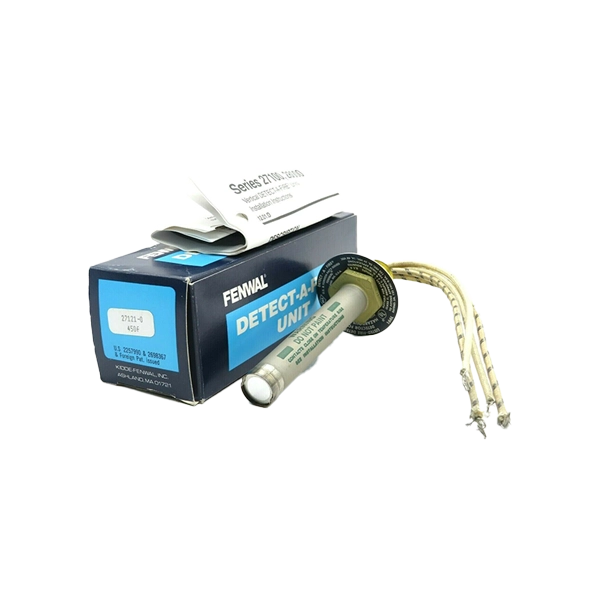

دتکتور حرارتی Fenwal 27121 (Detect-A-Fire) یک سنسور مقاوم در برابر شرایط سخت است که با فناوری Fixed Temp & Rate-Compensation برای تشخیص سریع افزایش دما عمل میکند.
-
جنس بدنه: استیل ضدزنگ 300 (با سری نصب برنجی یا استیل)
-
رنج دما: 140°F تا 725°F (مدلهای مختلف)
-
خروجی: کنتاکت N.O که با افزایش دما عمل میکند
-
تاییدیهها: UL Listed و FM Approved
-
کاربرد: محیطهای صنعتی و خطرناک (Class I & II، Groups A–G)
🔹 Fenwal 27121 دتکتور حرارتی ضدانفجار، دقیق و قابل اعتماد برای صنایع نفت، گاز و محیطهای پرخطر است.
برند محصول: Fenwal
کد محصول:
توضیحات محصول

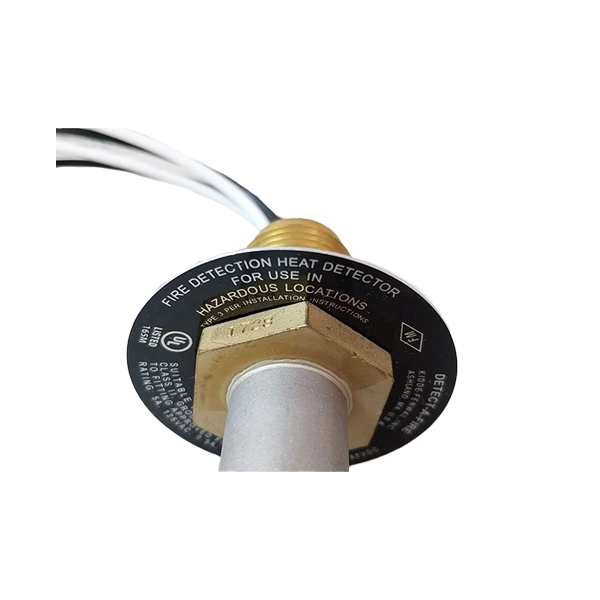

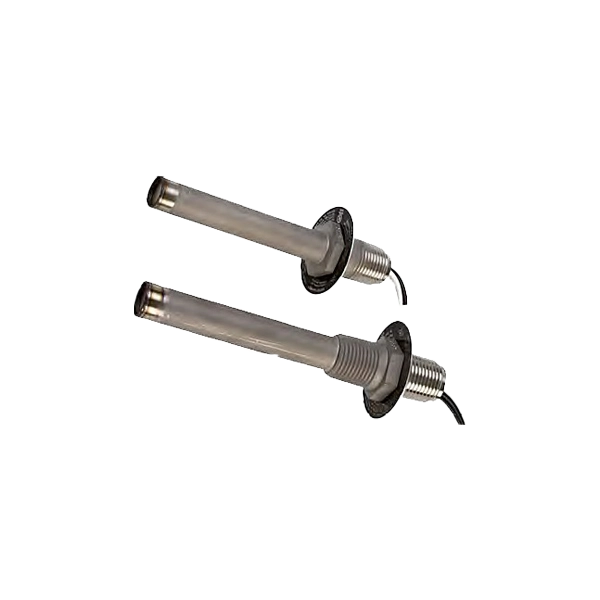

دتکتور حرارتی Fenwal سری 27121 از خانوادهی DETECT-A-FIRE® یک حسگر Rate-Compensated (جبرانی) است که در دمای از پیش تعیینشده عمل میکند و هم برای اعلان حریق و هم برای فرمان رهاسازی سیستم اطفا (Clean Agent، CO₂، آب یا پودر) بهکار میرود. مزیت Rate-Compensation این است که چه آتش بهتدریج بالا برود و چه ناگهانی، دستگاه در نقطهی خطر تنظیمشده تحریک میشود و خطای آلارم کاذب ناشی از جریانهای هوای گرم زودگذر را به حداقل میرساند. 27121 بهصورت عمودی نصب میشود، کنتاکت نرمال باز (NO) دارد و با افزایش دما بسته میشود؛ بدنهی سنسور تماماً استنلساستیل بوده و هدِ نصب در دو نسخه برنجی (27121-0) و استنلساستیل (27121-20) عرضه میشود. این مدل دارای تأییدیههای UL/ULC و FM است و در بسیاری از پروژههای صنعتی (نیروگاه، اتاق رنگ، هودها، اتاقک موتور و ساختمانهای غیرمسکونی) بهعنوان استاندارد طلایی دتکتور حرارتی مکانیکی شناخته میشود.
ویژگیها و مشخصات فنی
- عملکرد کنتاکت: نرمال باز (با افزایش دما بسته میشود).
- جنس و ساخت: پوستهی حسگر تمام استنلساستیل؛ هد نصب برنجی یا استنلساستیل ;سیمهای خروجی تفلون #18 تا 375°F . رزوهی نصب 1/2-14 NPT.
- بازه دمای عملکرد (ستپوینت): از 140°F تا 725°F (60°C تا 385°C) بسته به نسخه؛ توصیهی سازنده: حداقل 100°F بالاتر از بیشینهی دمای محیط انتخاب شود تا از تحریک ناخواسته جلوگیری گردد. کُد رنگ روی بدنه نشاندهنده ستپوینت است.(مثلاً 140/160 مشکی، 190/210/225 سفید، 275 آبی، 325/360 قرمز، 450 سبز، 500/600/725 نارنجی).
- فاصلهگذاری و RTI: کلاس پاسخدهی V-Fast؛ فاصلهگذاری تا 30×30 فوت روی سقفهای صاف (طبق جدول)، ولی در سیستمهای Clean Agent و CO₂ معمولاً 20 فوت در نظر گرفته میشود. راهنمای کاهش فاصله با افزایش ارتفاع سقف طبق NFPA 72 ارائه شده است.
- محیطهای خطرناک (Hazardous): با نصب در جعبه ضدانفجار لیستشده مناسب، برای Class I Div 1&2 (Groups A,B,C,D ) و Class II Div 1&2 (E,F,G) قابل استفاده است.
- نصب و تست: دستگاه حساس به موقعیت نیست (افقی،عمودی قابل نصب)، اما معمولاً بهصورت عمودی استفاده میشود. گشتاور بیش از 20 ft-lb (بدون روانکار) اعمال نکنید، مسیر جریان هوای گرم به پوسته نباید مسدود شود، و طبق NFPA بهصورت دورهای تست عملکردی انجام دهید. از تماس مستقیم منبع حرارت با پوسته و از رنگ و گریس روی پوسته خودداری کنید.
انواع و کدهای متداول 27121
- 27121-0 (هد برنجی) و 27121-20 (هد استنلساستیل) – هر دو NO/Close-on-Rise.
- ستپوینتهای رایج: 140/160/190/210/225/275/325/360/450/500/600/725°F
جدول خلاصه فنی
- نوع کنتاکت: NO (بسته روی افزایش دما) – 4 سیمه برای نظارت حلقه.
- رتبه الکتریکی: 5A@125VAC | 0.5A@125VDC | 2A@24VDC | 1A@48VDC.

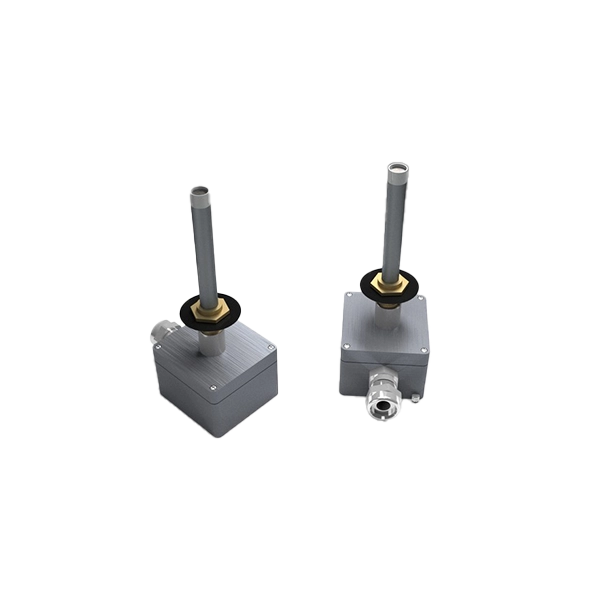

- رزوه و نصب: 1/2-14 NPT؛ جعبه فلزی ارتشده برای مکانهای عادی، جعبه ضدانفجار لیستشده برای Class/Div.
- جنس: پوسته استیل ضدزنگ SS، هد برنج،استیل؛ گزینه پوشش فلوئوروکربن برای خورندگی محدود (تا 500°F).
راهنمای فنی نصب
- انتخاب ستپوینت: حداقل 100°F بالاتر از بیشینه دمای محیط انتخاب شود.
- سیمکشی: مدلهای NO عمودی 27121 معمولاً چهار سیمه هستند و امکان نظارت انتهای خط (EOL) در پنل وجود دارد .
- ارتفاع سقف: با افزایش ارتفاع، فاکتور کاهش فاصلهگذاری طبق NFPA 72 اعمال شود.
- تست دورهای: با منبع گرمای کنترلشده تست کنید؛ از گرمکردن مستقیم پوسته و عبور از ستپوینت بیش از 100°F خودداری کنید.
نکات مهم قبل از خرید (+ بحث قیمت)
- کلاس خطر محیط: اگر محیط Class I/II Div 1 یا 2 است، حتماً جعبه ضدانفجار لیستشده و متعلقات رزوهای با گیرایی حداقل 5 دور کامل را در نظر بگیرید.
- شرایط محیطی و خورندگی: برای بخارها،نمکزدگی،شویندهها، هد استنلساستیل یا پوشش فلوئوروکربن انتخاب بهتری است.
- ستپوینت و رنگ: ستپوینت روی سرعت پاسخ و فاصلهگذاری اثر دارد؛ مطابقت رنگ کُد روی بدنه با ستپوینت را حتماً چک کنید.
- هزینه کل مالکیت (TCO): قطعات مصرفی ندارد (Self-Restoring) اما تست سالانه طبق NFPA توصیه میشود.
- قیمت جهانی (مرجع غیرایرانی): بسته به ستپوینت و جنس هد، قیمت خردهفروشی آنلاین برای 27121 معمولاً حدود 270 تا 450 دلار دیده میشود؛
- بهعنوان نمونه:
– مدل 160°F هد برنجی ~ $272.44 (IndustrialStores).
– مدل 225°F Close-on-Rise فهرست شده ~ $449.24 (SupplyHouse).
طبیعتاً نسخههای هد استنلس و ستپوینتهای بالاتر گرانترند؛ همچنین جعبه ضدانفجار و کابلکشی دمایبالا به هزینه اضافه میکند.
مقایسه کوتاه: نسبت به دتکتورهای صرفاً Fixed-Temp یا Rate-of-Rise، DETECT-A-FIRE® بهدلیل Rate-Compensation پاسخ دقیقتری در شرایط آتش سریع یا کند دارد و آلارم کاذب کمتری ایجاد میکند.
سوالات متداول (FAQ)
1) این مدل برای Zone 1 مناسب است؟
برای پروژههای کُد آمریکای شمالی، باکس ضدانفجار مناسب Class I Div 1/2 لازم است. اگر پروژه طبق ATEX/IECEx است، مستندات و گواهیهای همان نظام را الزاماً بررسی کنید.
2) تفاوت هد برنجی و استنلس چیست؟
استنلس در محیطهای خورنده و بهداشتی دوام بالاتری دارد؛ برنج اقتصادیتر است. هر دو با پوسته استنلس عرضه میشوند.
3) چه ستپوینتی انتخاب کنم؟
حداقل 100°F بالاتر از گرمترین دمای محیط. برای موتورخانهها و اتاق رنگ معمولاً 190–225°F رایج است؛ برای فرآیندهای دمایبالا ستپوینتهای 275 تا 500°F و بیشتر.
4) نیاز به قطعه مصرفی دارد؟
خیر؛ دستگاه Self-Restoring است، اما تست سالانه طبق NFPA الزامی است.
5) فاصلهگذاری روی سقف چقدر است؟
تا 30×30 ft با توجه به ستپوینت ؛ در سیستمهای گازی معمولاً 20 ft لحاظ میشود. ارتفاع سقف میتواند این مقادیر را کاهش دهد.
6) شماتیک سیمبندی دارد؟
بله؛ دیاگرام 2-سیم و 4-سیم در دستورالعمل نصب سری 27100/28000 موجود است.
| Table 1 Model Numbers 27121 28021 27120* 28020* | ||||||||
| °F Setting | °F Tolerance | °C Setting | °C Tolerance | Spacing (in feet) | ||||
| UL | ULC | FM | RTI | Color Coding | ||||
| 140 | +7/-8 | 60 | +4/-5 | 50 | 50 | 20 | V-Fast | Black |
| 160 | +7/-8 | 71 | +4/-5 | 25 | 25 | 20 | V-Fast | Black |
| 190 | +7/-8 | 88 | +4/-5 | 50 | 50 | 25 | V-Fast | White |
| 210 | +7/-8 | 99 | +4/-5 | 25 | 50 | 25 | V-Fast | White |
| 225 | +7/-8 | 107 | +4/-5 | 25 | 50 | 25 | V-Fast | White |
| 275 | ±10 | 135 | ±6 | 25 | 50 | 25 | V-Fast | Blue |
| 325 | ±10 | 163 | ±6 | 50 | 50 | 25 | V-Fast | Red |
| 360 | ±10 | 182 | ±8 | 25 | 50 | 30 | V-Fast | Red |
| 450 | ±15 | 232 | ±10 | 25 | 50 | 30 | V-Fast | Green |
| 500** | ±15 | 260 | ±10 | 50 | 50 | 30 | V-Fast | Orange |
| 600** | ±20 | 316 | ±12 | N/A | 50 | 30 | V-Fast | Orange |
| 725** | ±20 | 385 | ±12 | N/A | 50 | 30 | V-Fast | Orange |
| Notes: |
* For clean agents or CO2 suppression systems ceiling spacing is 20ft. apart unless otherwise specified. * For NFPA Guidelines on ceiling height compensation see Table 7. * *27120 and 28020 are normally closed devices and do not meet the requirements of NFPA-72 for use as initiating devices (they are 2-wire devices). * *27120 and 28020 are not listed by FM with RTI. * ** Not available for Normally Closed detectors |
|||||||
| Table 2 Vertical D-A-F Specification | |||
| Model Number | Head Material | Contact Operation | Electrical Rating (Resistive Only) |
| 27120-0 | Brass | Normally Closed (Open on Rise) |
5.0 Amps 125 VAC 0.5 Amps 125 VDC |
| 27120-22 | Stainless Steel | ||
| 27121-0 | Brass | Normally Open (Close on Rise) | 5.0 Amps 125 VAC 0.5 Amps 125 VDC 2.0 Amps 24 VDC 1.0 Amps 48 VDC |
| 27121-20 | Stainless Steel | ||
| 28020-3 | Stainless Steel | Normally Closed (Open on Rise) | 5.0 Amps 125 VAC 0.5 Amps 125 VDC |
| 28021-5 | Stainless Steel | Normally Open (Close on Rise) | 5.0 Amps 125 VAC 0.5 Amps 125 VDC 2.0 Amps 24 VDC 1.0 Amps 48 VDC |
| 12-200001-00X* | |||
| Approximate weight 5 oz. All shell material is Stainless Steel. All Stainless Steel is Type 300. * Specialty product with limited availability. |
|||
مشخصات فنی
| Brand | Fenwal |
|---|---|
| Material | BRASS, Stainless Steel |
| Certificate | FM, UL |
