استپ قارچی ضد انفجار چیست؟ چه مشخصات و اجزایی دارد؟ چه کاربردی دارد و معایب و مزایای آن چیست؟ بهترین برندهای آن کدام است؟ این سوالات و چندین سوال دیگر از این قبیل، موضوعاتی است که در این مقاله به طور مفصل به آن می‌پردازیم.

استپ قارچی ضد انفجار که به آن کلید قارچی ضد انفجار هم گفته می‌شود یکی از مهمترین ابزارها برای افزایش ایمنی در محیط‌های صنعتی است.

در این محیط‌ها کوچکترین خطایی باعث اسیب‌های جبران ناپذیری به کارکنان و تجهیزات می‌شود و بنابراین وجود تجهیزاتی که بتواند به موقع، مانع از بروز حوادث خطرناک شود بسیار ضروری است.

استپ قارچی ضد انفجار چیست؟

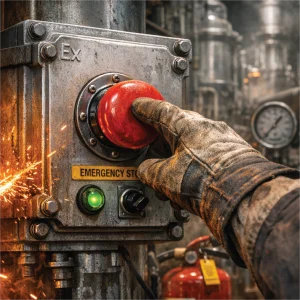

استپ قارچی ضد انفجار که به دلیل ظاهر قارچ‌مانند آن، به این اسم خوانده می‌شود، یک مدل کلید اضطراری ضد انفجار است. این ابزار در محیط‌های صنعتی و خطرناک مثل پالایشگاه‌ها و کارخانه‌های شیمیایی که احتمال وجود گرد و غبار قابل انفجار و گازهای خطرناک وجود دارد، استفاده می‌شود و معمولا بر روی پنل‌ کنترلی ضد انفجار و یا تابلوهای برق نصب می‌شود.

طراحی کلید قارچی به گونه‌ای است که در صورت بروز خطر، به راحتی با فشار دادن سر قارچی آن، می‌توان جریان برق را به طور کامل قطع کرد.

کاربرد استپ قارچی ضد انفجار

  • صنایع نفت و گاز: در پالایشگاه‌ها، سکوهای نفتی و خطوط لوله برای قطع سریع جریان برق در مواقع اضطراری مانند نشت گاز استفاده می‌شود.
  • صنایع شیمیایی: در کارخانه‌هایی که مواد شیمیایی قابل اشتعال تولید یا نگهداری می‌شوند، برای ایمنی کارکنان و تجهیزات نصب می‌شود.
  • صنایع دارویی: در محیط‌هایی که مواد شیمیایی حساس و خطرناک تولید می‌شود، برای اطمینان از ایمنی فرآیندها و جلوگیری از آلودگی محصولات استفاده می‌شود.
  • جایگاه‌های سوخت: با استفاده از این ابزار و قطع سریع سیستم‌ها در شرایط خطرناک، از گسترش آتش‌سوزی یا نشت سوخت جلوگیری می‌کنند و فرصت بیشتری برای واکنش تیم‌های ایمنی فراهم می‌کنند.
  • صنایع معدنی: در معادن زیر زمینی برای قطع برق در هنگام بروز انفجار گاز یا ریزش معدن از کلید قارچی ضد انفجار استفاده می‌شود.

تجهیزات ضد انفجار چیست؟ مناطق خطرناک در محیط‌های کاری و صنعتی

مزایای شستی قارچی ضد انفجار نسبت به کلیدهای قطع اضطراری معمولی

استپ قارچی به دلیل طراحی خاص و ویژگی‌های منحصر به فرد خود، مزایای قابل توجهی نسبت به کلیدهای قطع اضطراری معمولی دارد. این مزایا سبب شده‌اند که استپ قارچی به عنوان یک انتخاب اول برای محیط‌های صنعتی و خطرناک به شمار آید. در ادامه به بررسی دقیق‌تر این مزایا می‌پردازیم.

سرعت عمل بسیار بالا

  • طراحی ارگونومیک: شکل قارچی و برجستگی دکمه، امکان فشار دادن سریع و آسان را در شرایط اضطراری فراهم می‌کند.
  • مکانیزم عمل سریع: مکانیزم داخلی استپ قارچی به گونه‌ای طراحی شده است که با کمترین فشار، مدار قطع شود.

ایمنی بیشتر

  • قابل رویت بودن: به دلیل شکل و رنگ مشخص، شستی قارچی ضد انفجار به راحتی در محیط قابل شناسایی است.
  • عملکرد مطمئن: حتی در شرایط سخت و محیط‌های آلوده، عملکرد مطمئنی دارد.
  • قفل شدن در حالت اضطراری: برخی مدل‌ها پس از فشردن دکمه، قفل می‌شوند و مانع از راه اندازی مجدد تصادفی دستگاه می‌شوند.

مقاومت بالا در برابر شرایط سخت

  • جنس باکیفیت: بدنه کلید قارچی ضد انفجار معمولاً از مواد مقاوم در برابر ضربه، حرارت و رطوبت ساخته می‌شود.
  • درجه حفاظت بالا: بسیاری از مدل‌ها دارای درجه حفاظت IP بالایی هستند که آن‌ها را در برابر نفوذ گرد و غبار و آب مقاوم می‌کند.

تنوع مدل‌ها و کاربردها

  • مدل‌های مختلف: استپ قارچی امرجنسی در انواع مختلف با قابلیت‌ها و کاربردهای متنوع تولید می‌شود.
  • قابلیت سفارشی‌سازی: امکان انتخاب مدل مناسب با توجه به نیازهای خاص هر پروژه وجود دارد.

نصب آسان

  • طراحی ساده: نصب استپ قارچی بسیار ساده بوده و نیاز به تخصص خاصی ندارد.
  • قابلیت جایگزینی آسان: در صورت نیاز به تعویض، به راحتی قابل تعویض است.

اجزای استپ قارچی ضد انفجار

استپ قارچی یا شستی قارچی ضد انفجار هم مانند هر تجهیز دیگری اجزایی دارد که هر کدام بر حسب وظیفه‌ای که دارند در اتصال با هم قرار می‌گیرند و به صورت یک کل منسجم نقش‌آفرینی می‌کنند. این اجزا عبارتند از:

  • سر قارچی(Button): بزرگترین و بالاترین قسمت قابل مشاهده که معمولا از جنس فلز یا پلاستیک‌های مهندسی ساخته شده است و می‌تواند در مقابل ضربه و حرارت مقاوم باشد. در هنگام بروز خطر با فشار دادن سر قارچی با دست، مکانیزم داخلی فعال می‌شود و باعث نزدیک شدن پلاتین‌های داخلی به هم و قطع شدن مدار می‌شود.
  • کنتاکت‌ها(Contacts): کنتاکت مهمترین قسمت استپ قارچی ضد انفجار است که پس از فشردن کلید قارچی، با قطع یا وصل کردن جریان برق، ایمنی سیستم را تضمین کرده و در جلوگیری از حوادث نقش حیاتی ایفا می‌کند. کنتاکت‌ها خود حالت‌های مختلفی دارند و پایین‌تر به آن می‌پردازیم.
  • کابل‌ها(Cables): برای اتصال کلید به مدار اصلی از کابل‌هایی استفاده می‌شود که در برابر روغن و حرارت کاملا مقاوم هستند.
  • محفظه ضد انفجار (Explosion-proof enclosure): بدنه اصلی که از اجزای داخلی کلید محافظت می‌کند و از جنس آلومینیوم یا GRP ساخته شده است و با درجه حفاظت IP66 می‌تواند عایق بسیار خوبی در برابر نفوذ گرد و غبارات گازی باشد. البته لازم است بدانید که اگر رطوبت محیط بالا باشد، جنس GRP مناسب تر است چون آلومینیوم در محیط‌های مرطوب خوردگی پیدا می‌کند.

خرید تجهیزات ضد انفجار

انواع کنتاکت در سیستم استپ قارچی

کنتاکت‌ها با توجه به نحوه عملکرد و نقششان در مدار، به انواع مختلفی تقسیم می‌شوند. این کنتاکت‌ها برای کنترل مدارهای الکتریکی طراحی شده‌اند و می‌توانند به‌صورت مستقل یا ترکیبی در یک دستگاه استفاده شوند. در ادامه، انواع کنتاکت‌های مورد استفاده در این سیستم توضیح داده می‌شود.

کنتاکت باز (Normal Open یا NO)

در حالت عادی (بدون فشردن دکمه)، باز است و هیچ جریان الکتریکی از آن عبور نمی‌کند. ولی به محض فشار دادن استپ قارچی، کنتاکت بسته می‌شود و مدار را کامل می‌کند.

کاربرد:

  • ارسال سیگنال برای فعال‌سازی تجهیزات جانبی مانند آژیر هشدار یا روشن کردن چراغ‌های خطر.
  • راه‌اندازی سیستم‌های کنترلی که باید در زمان اضطراری فعال شوند.

کنتاکت بسته (Normal Closed یا NC)

در حالت عادی، بسته است و جریان الکتریکی به طور مداوم از آن عبور می‌کند و با فشار دادن دکمه استپ قارچی، این کنتاکت باز می‌شود و جریان قطع می‌شود.

کاربرد:

  • قطع مدار برق اصلی، مانند خاموش کردن پمپ‌های سوخت، تجهیزات الکتریکی یا موتورهای صنعتی در مواقع اضطراری.
  • حفاظت از سیستم‌ها با قطع سریع جریان.

کنتاکت تبدیل (Changeover یا CO یا SPDT)

این حالت ترکیبی از کنتاکت باز و بسته است و می‌تواند بین دو حالت جابجا شود. در حالت عادی به یکی از پایانه‌ها (NC یا NO) متصل است و با فشار دادن دکمه، اتصال را تغییر می‌دهد.

کاربرد:

  • برای سوئیچ کردن بین دو مدار مختلف استفاده می‌شود.
  • ارسال سیگنال به چندین دستگاه به طور همزمان (یکی فعال و دیگری غیرفعال).

انواع استپ قارچی ضد انفجار بر اساس نوع ساختار و عملکرد

انواع مختلفی از استپ قارچی ضد انفجار از نظر نوع کاربری ساخته شده‌اند که می‌توانند بسته به هر مکان، نیازهای خاصی را یرطرف کنند. بعضی از آن‌ها ساده تر هستند ولی برخی از آن‌ها پیچیدگی‌های بیشتری دارند و بنابراین ایمنی بالاتر و قیمت بالاتری نیز دارند. در ادامه انواع آن‌ها را معرفی می‌کنیم.

استپ قارچی ضد انفجار با عملکرد مستقیم

این مدل استپ قارچی به دلیل ساختار ساده و قیمت مناسبی که دارد یکی از پرکاربردترین انواع کلیدهای اضطراری است که برای قطع سریع مدار الکتریکی در مواقع خطرناک ساخته‌شده‌است. این مدل کلید ضد انفجار از یک دکمه قارچی بزرگ و برجسته، یک مکانیزم فنری و یک جفت پلاتین تشکیل شده است.

عملکرد استپ قارچی مستقیم به گونه‌ای است که با فشار دادن دکمه قارچی، فنر فشرده می‌شود و پلاتین‌ها از هم جدا می‌شوند و جریان مدار را قطع می‌کنند. پس از رها کردن دکمه، فشار از روی فنر برداشته می‌شود و بنابراین پلاتین‌ها به هم نزدیک می‌شوند و به حالت عادی برمی‌گردند. اما برای راه اندازی مجدد، نیاز به فشار مجدد دکمه قارچی است.

استپ قارچی ضد انفجار با عملگر چرخشی

این نوع کلید امرجنسی ساختار پیچیده‌تری نسبت به استپ قارچی مستقیم دارد و علاوه بر دکمه قارچی، مکانیزم فنری و پلاتین‌ها، یک دسته چرخشی نیز دارد که پس از فشار دادن دکمه قارچی باید آن را در جهت مشخصی بچرخانیم تا پلاتین‌ها از یکدیگر جدا شده و مدار قطع شود و برای راه‌اندازی مجدد هم باید دسته را برخلاف جهت قبلی بچرخانیم.

استپ قارچی ضد انفجار با عملگر قفل شونده

از ایمن‌ترین کلیدهای اضطراری در محیطهای با ریسک بالا، شستی قارچی ضد انفجار قفل‌شونده است چرا که علاوه بر دکمه قارچی، مکانیزم فنرها و پلاتین‌ها یک مکانیزم قفل دارد که پس از لمس دکمه قارچی و قطع مدار الکتریکی، فعال می‌شود و در حالت قطع، قفل می‌شود.

در این مدل کلید قارچی برای بازگشت به حالت اولیه و وصل مجدد مدار، به یک کلید مخصوص یا کارت هوشمند و یا عملگر دیگری نیاز است تا قفل کلید را آزاد کند. از این مدل استپ قارچی برای مکان‌هایی که می‌خواهیم از روشن شدن تصادفی دستگاه جلوگیری کنیم استفاده می‌شود چرا که ایمنی بالایی در قطع و وصل شدن دارد.

استپ قارچی ضد انفجار با نشانگر وضعیت

این نوع کلید علاوه بر مکانیزم‌های معمول استپ قارچی، دارای یک مدار الکترونیکی ساده و یک عنصر نشانگر وضعیت است که با فشار دادن دکمه قارچی همزمان نشانگر وضعیت روشن می‌شود. این نشانگر وضعیت به شکل های مختلفی از جمله یک لامپ کوچک، یک فلش و در حالت حرفه‌ای یک صفحه نمایش است که حالت قطع و وصل بودن مدار را نشان می‌دهد.

حتی در برخی از مدل‌ها، نشانگر وضعیت به یک سیستم نظارت مرکزی متصل می‌شود تا وضعیت کلید از راه دور هم قابل رویت باشد. این مدل استپ قارچی ضد انفجار نسبت به دیگر مدل‌هایی که قبل تر به آن اشاره کردیم، ساختاری پیچیده‌تر، دقیق‌تر و ایمن تر دارد و به همین دلیل قیمت بیشتری هم نسبت به دیگر مدل‌ها دارد.

انواع استپ قارچی ضد انفجار بر اساس نوع برند

انواع کلید قارچی ضد انفجار توسط شرکت‌های مختلفی در دنیا تولید و عرضه شده‌اند که هر کدام مشخصات و ویژگی‌های منحصر به فردی دارند و نیازهای خاصی را تامین می‌کنند. در ادامه می‌خواهیم چند مورد از بهترین برندهای استپ قارچی ضد انفجار که بازار خوبی در ایران دارند، را نام ببریم.

استپ قارچی ضد انفجار واروم (Warom)

شرکت واروم چین یکی از بزرگ‌ترین تولیدکنندگان تجهیزات ضد انفجار در جهان است. محصولات وارم به دلیل کیفیت بالا و قیمت مناسب، در ایران نیز به‌طور گسترده مورد استفاده قرار می‌گیرند.

کلید قارچی ضد انفجار واروم که توسط نمایندگی وارم در ایران تامین می‌شود، نسبت به برندهای دیگر از محبوبیت بالاتری برخوردار است، به این دلیل که قطعات استپ قارچی وارم به صورت مجزا و تک به تک قابل ارائه است و بنابراین چنانچه سری کلید یا کنتاکت داخل آن معیوب شود، به راحتی قابل تعویض است. برند وارم دارای سه مدل استپ قارچی ضد انفجار است که عبارتند از:

  • کلید قارچی وارم با کد BZA53: نوعی استپ قارچی با بدنه فلزی بدون گواهی ATEX است که از آلومینیوم ساخته شده و فقط گواهی PCEC چین را دارد و ارزانترین مدل استپ قارچی ضد انفجار وارم است.
  • استپ قارچی با بدنه grp یا باکالیت: این کلید قارچی با کد BZA8050 قیمتی بالاتر از استپ قارچی BZA53 وارم دارد.
  • کلید قارچی با بدنه فلزی: این کلید قارچی با کد      مشخص می‌شود و همراه با گواهی ATEX می‌باشد و قیمت آن نسبت به دو مدل قبلی بالاتر است.

استپ قارچی ضد انفجار سیاگ (CEAG)

 چندین سال است که این برند آلمانی با تولید تجهیزات الکتریکی ضد انفجار با کیفیت، در بازار ایران طرفداران زیادی پیدا کرده‌است. قیمت استپ‌ قارچی ضد انفجار سیاگ بسیار بالاتر از کلید امرجنسی ضد انفجار وارم است و دلیل آن دوام، کارایی و کیفیت بسیار بالای آن نسبت به کلید قارچی وارم است. کلید قارچی ضد انفجار سیاگ با بدنه grp در پارس کنترل سپاهان موجود و قابل ارائه است.

استپ قارچی ضد انفجار اشتال (STAHL)

شرکت اشتال آلمان با سابقه‌ای طولانی در تولید تجهیزات ضد انفجار، از جمله استپ‌های قارچی، در ایران شناخته شده است. محصولات این برند به دلیل استانداردهای بالای ایمنی و کیفیت، در محیط‌های صنعتی حساس به‌کار می‌روند.

جمع بندی

کلید قارچی ضد انفجار یا شستی قارچی امرجنسی، یکی از تجهیزات ضد انفجار مهم در صنایع مختلف است که برای قطع فوری جریان برق در مواقع اضطراری استفاده می‌شود. این دستگاه‌ها به‌ویژه در محیط‌های مستعد خطر انفجار، مانند صنایع نفت و گاز، پتروشیمی و جایگاه‌های سوخت، کاربرد دارند.

چنانچه قصد خرید استپ قارچی ضد انفجار را دارید، می‌توانید محصول مورد نیاز خود را از سایت 10 صنعت، که متعلق به شرکت پارس کنترل سپاهان است، تهیه کنید. اما قبل از اقدام، باید موارد زیر را مشخص کنید:

  • ورودی کابل
  • تعداد و نوع کنتاکت‌ها
  • جنس بدنه
  • گواهی دار یا بدون گواهی

در این مقاله توضیح دادیم که استپ قارچی ضد انفجار چیست؟ چه مشخصات و کاربردهایی دارد و انواع آن کدامند. امیدواریم برای شما مفید بوده باشد.
